Oberflächeninspektion · Low Cost

ITG 850 – LCKompakte Inline-Oberflächeninspektion

ITG · Inspection to go
Der Low-Cost-Einstieg in die automatische Oberflächeninspektion

Das ITG 850 – LC ist der preiswerte Einstieg in die automatische Oberflächeninspektion: zuverlässige Defekterkennung in Echtzeit zu attraktivem Preis – ideal für den Einstieg oder für kostensensible Linien.

Low CostEinstiegEchtzeitOberflächeninspektion

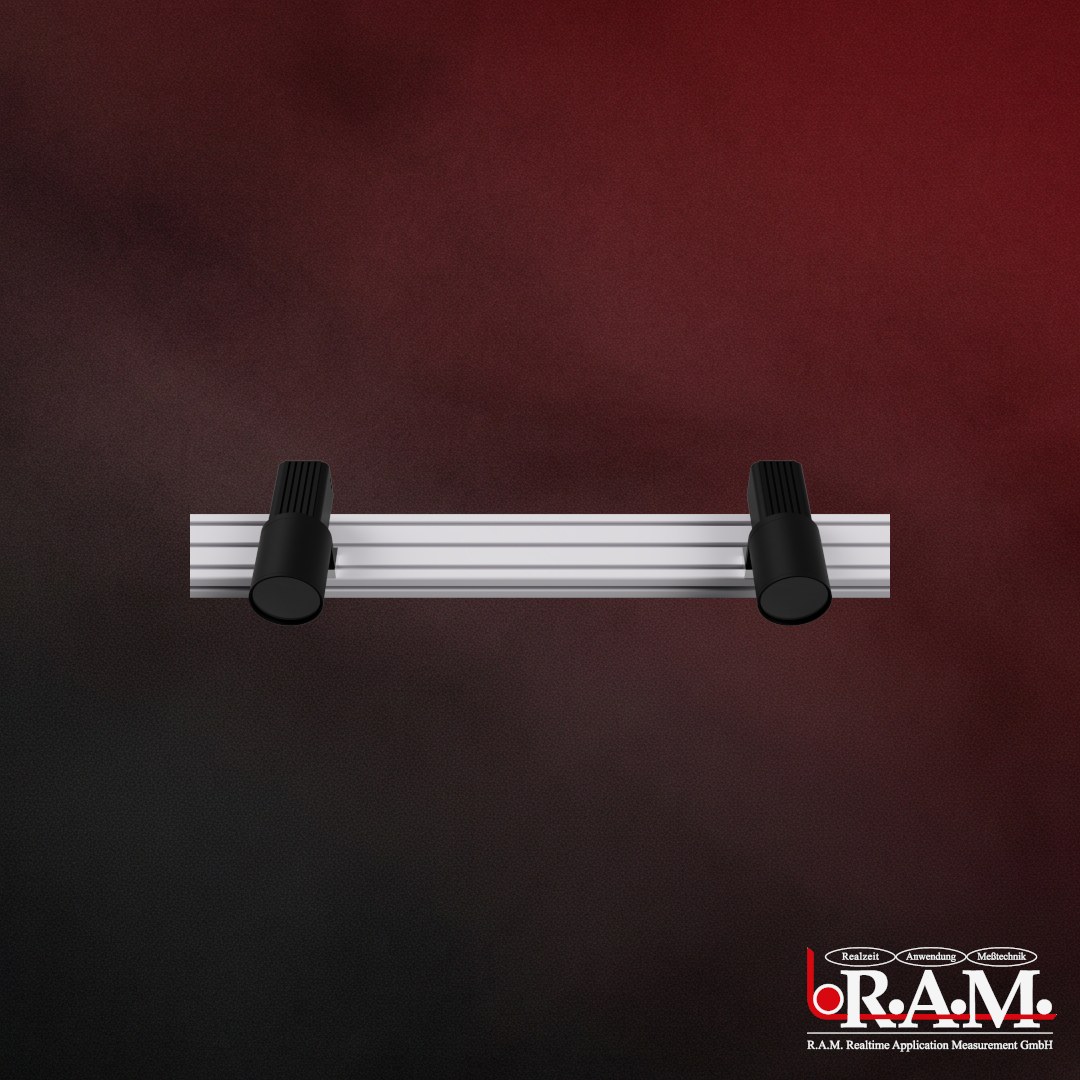

ITG 850 – LC: Traverse mit zwei Inspektionskameras // ITG 850 · LC
[ 01 ]Überblick

Automatische Inspektion zum Einstiegspreis

Das ITG 850 – LC bringt automatische Oberflächeninspektion zu einem attraktiven Preis: Es erkennt Defekte zuverlässig in Echtzeit und eignet sich besonders für den Einstieg oder für kostensensible Produktionslinien. Im Portfolio ordnet es sich zwischen dem ITG 500 – Gel Analyser und dem FIS 1000 – Economy ein.

[ 02 ]Vorteile

Auf das Wesentliche reduziert

Attraktiver Preis

Zuverlässige Defekterkennung zu attraktivem Preis – der günstige Einstieg in die automatische Oberflächeninspektion.

Ideal für den Einstieg

Ideal für den Einstieg in die automatische Inspektion oder für kostensensible Linien.

Echtzeit-Erkennung

Erkennt Oberflächendefekte zuverlässig direkt im laufenden Prozess.

Die vollständigen technischen Daten enthält das Datenblatt – frei auf Englisch, Deutsch, Französisch und Polnisch unter Downloads.

[ 03 ]Einordnung

Wo sich das ITG 850 – LC einordnet

Das ITG 850 – LC ordnet sich zwischen dem ITG 500 – Gel Analyser und dem FIS 1000 – Economy ein – als preiswerter Einstieg in die automatische Oberflächeninspektion.

Test- und Laborextruder

ITG 500 – Gel Analyser

Online-Analyse von Gelen und Fehlstellen an Test- und Laborextrudern.

Low-Cost-Einstieg

ITG 850 – LC

Die preiswerte automatische Oberflächeninspektion in Echtzeit.

Sie sind hier
Produktion

FIS 1000 – Economy

Wirtschaftliche Inline-Bahninspektion von Folien und Bahnmaterialien.

WeiterführendService, Wartung und Fernwartung · Schulungen für Bediener, Produktionsleitung und Instandhaltung

[ 04 ]Technische Daten

Spezifikationen

Typische Fehlerbilder

Gel / Fischauge
Gel / Fischauge
Kratzer
Kratzer
Partikel / Stippen
Partikel / Stippen
Loch
Loch
Fliege / Insekt
Fliege / Insekt
Faser / Haar
Faser / Haar

Beleuchtungsarten und alle Fehlerbilder →

Optik
Kamera
Zeilenkamera nach GigE Vision · 4K, alternativ 2K, 6K, 8K oder 12K
LED-Länge
Kundenspezifisch – passend zur Bahnbreite
Beleuchtungsstärke
bis 500 000 lx
Industrie-PC & Software
Arbeitsspeicher (RAM)
16 GB
SSD
1 TB
CAMEN
Version 12
vSTAT / PAT
Version 1 – wahlweise vSTAT (interne SQL-Datenbank) oder PAT (dateibasiert)
Kommunikation & Bedienung
Netzwerk
RJ45-Ethernet-Anschluss (Industrienetzwerk, getrenntes Segment empfohlen)
Datenspeicherung
Wahlweise lokal in interner SQL-Datenbank mit Berichten über vSTAT oder dateibasiert mit Berichten über PAT
Bedienung
Touchscreen mit Bildschirmtastatur; Maus und Tastatur anschließbar
Installation
Durch den Kunden – „Inspection to go“
Prozess
Max. Bahnbreite
auftragsabhängig
Max. Bahngeschwindigkeit
auftragsabhängig
Umgebung & Aufstellort
Betriebstemperatur
0–45 °C
Luftfeuchtigkeit
5–95 % (nicht kondensierend)
Aufstellort
Eben, tragfähig, sauber und trocken; Aufstellung nur in geschlossenen Räumen
Elektrische Versorgung
Spannung & Frequenz
230 V · 50 Hz · 1~
Leistungsaufnahme
auftragsabhängig
Anschlussart
IDC-Steckverbinder (Insulation Displacement Connector)

Technische Änderungen vorbehalten. Detaillierte Angaben zu Ihrer Konfiguration erhalten Sie auf Anfrage.

[ 05 ]FAQ

Häufige Fragen zum ITG 850 – LC

Ihre Frage ist nicht dabei? Sprechen Sie uns an.

Das ITG 850 – LC („Inspection to go – Low Cost“) ist das kompakte Einstiegssystem für die automatische Inline-Oberflächeninspektion laufender Bahnen wie Folie, Vliesstoffe, Papier, Beschichtungen und Bleche. Es erkennt und klassifiziert Gele, Black Specks, Löcher und Verunreinigungen in Echtzeit; die passende LED-Beleuchtung ist immer im Lieferumfang enthalten und wird an die Bahnbreite angepasst.

Während das FIS 1000 als modulares System für große Bahnbreiten, sehr hohe Liniengeschwindigkeiten sowie Tandem- und Biaxial-Anlagen konzipiert ist, konzentriert sich das ITG 850 – LC auf einen kompakten Aufbau für Standardbreiten. Mechanische Montage und Anschluss übernimmt der Kunde nach Anleitung selbst; das präzise Ausrichten und Fokussieren der Zeilenkamera führt bei der Inbetriebnahme eine Servicekraft von R.A.M. durch.

Das System arbeitet auf dem mitgelieferten Industrie-PC mit der Inspektionssoftware CAMEN zur Rezeptverwaltung, Echtzeit-Fehlererkennung und Erstellung der Rollenberichte. Für die Auswertung und lokale Datenspeicherung stehen wahlweise vSTAT (mit interner SQL-Datenbank) oder das dateibasierte Post Analysis Tool (PAT) zur Verfügung.
