Wo mehrere Produktionslinien nebeneinander laufen, bündelt plastPMS sie an einem Rechner: Live-Monitoring, Rollenberichte, Statistik und Fehlerkarten-Overlay – frei zusammengestellt und jederzeit von einer Anlage zur nächsten umschaltbar.
// plastPMS · Live-Monitoring
Mehrere Anlagen, ein Arbeitsplatz
plastPMS ist ein eigenständiges, optionales System. Es greift auf dieselbe SQL-Datenbank zu, in die CAMEN die Rollenberichte schreibt – allerdings nicht nur für eine Anlage: Über das Systemmenü wechseln Sie zwischen allen Linien, die in der gewählten Datenbank hinterlegt sind. Jede Linie bringt ihre eigenen Benutzer mit, die Anmeldung erfolgt nach der Auswahl.
Die Oberfläche gliedert sich in vier Arbeitsbereiche: Monitoring für die laufende Produktion, Report View für den einzelnen Rollenbericht, Statistic für die Auswertung über viele Rollen und Overlay für die Überlagerung mehrerer Fehlerkarten.
Was plastPMS für Sie leistet
Mehrere Linien im Blick
Zwischen allen Anlagen einer Datenbank wechseln, ohne den Arbeitsplatz zu verlassen.
Ansicht nach Ihrem Bedarf
Widgets zu Formationen zusammenstellen, unter einem Namen speichern und wieder aufrufen.
Live und im Rückblick
Laufende Produktion überwachen und abgeschlossene Rollen im selben Programm auswerten.
Muster erkennen
Overlay legt Fehlerkarten übereinander und macht positionsbezogene Fehlerhäufungen sichtbar.
Vier Bereiche in einer Oberfläche
Sie wählen Datenbank und Anlage – und arbeiten anschließend in einem der vier Bereiche.
Monitoring
Frei zusammengestellte Formationen aus Trend-, Trendwert-, Map-, Campbell- und Dicken-Widgets zeigen die laufende Produktion. Formationen lassen sich speichern, laden und untereinander verknüpfen.
Report View
Rollentabelle mit Suchfunktion, Fehlerkarte mit Schnitt- und Kommentarfunktion, Defektliste mit Fehlerbildern, Analog-Trends, Auftragsdaten und Druckvorschau.
Statistic
Defekte je Klassifikator, RollSummary über einen Zeitraum, DefectSummary im Zeitverlauf und die erweiterte Rollentabelle, die Berichte mehrerer Systeme zusammenführt.
Overlay
Beliebig viele Fehlerkarten übereinanderlegen – farblich getrennt oder zusammengeführt. Wiederkehrende Fehlerhäufungen werden so sichtbar.
Technik im Detail
Systemwechsel
Das Systemmenü listet alle Linien der gewählten Datenbank; nach der Auswahl meldet sich der jeweilige Anlagenbenutzer an.
Zugriffsebenen
Fünf Stufen – gesperrt, Bediener, Schichtführer, Produktionsleitung, Wartung – geben die Funktionen stufenweise frei.
Formationhandler
Widget-Anordnungen unter einem Namen speichern, laden und löschen. Speichern und Ändern ab Zugriffsebene 2.

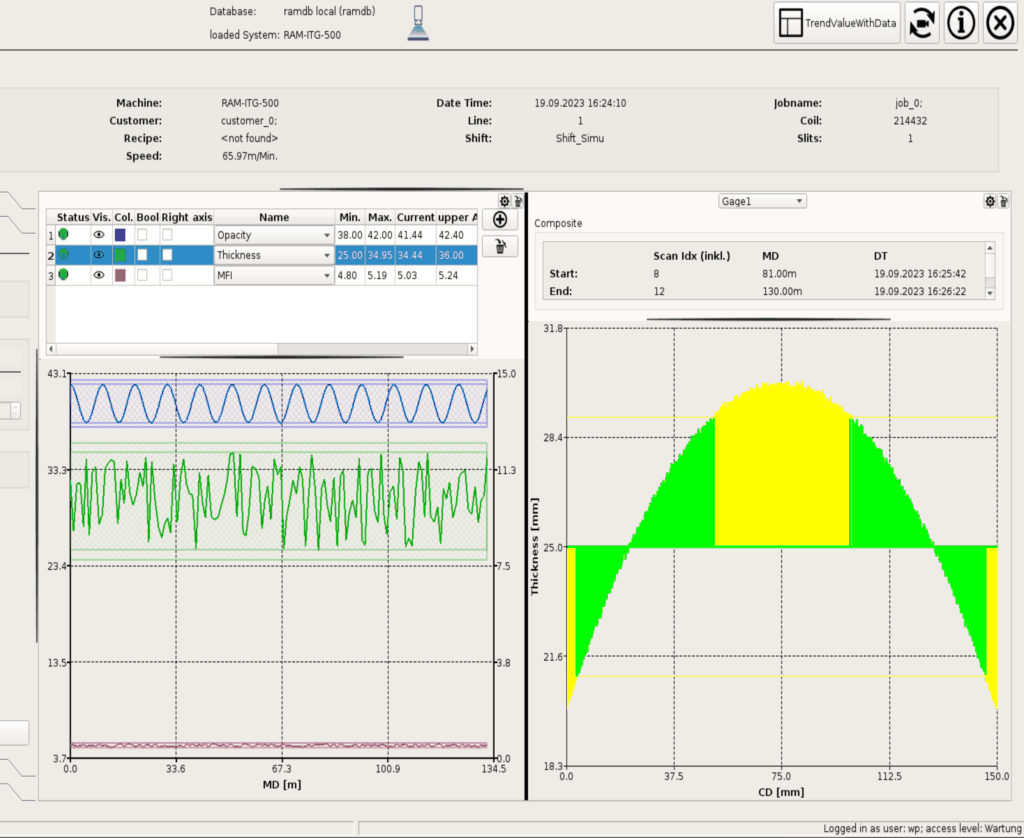

Trend und Trendwert
Analogwerte als Kurve oder als Tabelle bzw. Rundinstrument – mit Min-, Max-, Warn- und Alarmgrenzen je Sensor.
Map-Widget
Inspektionsdaten, Dickenmessung und Campbell-Diagramm lassen sich in einer Ansicht überlagern und in der Reihenfolge tauschen.
Dicken-Widgets
SingleScan, Candlestick, Histogramm und Composite zeigen die Dickendaten aus vier Blickwinkeln – automatisch oder manuell skaliert.
Formationen verlinken
Ab Zugriffsebene 2 springen Sie per Schaltfläche direkt in eine andere Formation – und über den Zurück-Button wieder heraus.
Rollentabelle mit Suche
Standardmäßig bis zu 1000 Rollenberichte. Das Suchmenü filtert nach Zeitraum, Coil-Nr., Auftrag, Kunde, Schicht, Güte und mehr; Suchkriterien lassen sich speichern.
Fehlerkarte mit Schnitt
Über Länge/Breite und MD/CD wird ein Teilbereich abgetrennt, in der Karte markiert und als eigener Eintrag in der Rollentabelle gespeichert.
Kommentare
Bereichs- und MD-Kommentare mit eigener Farbe direkt in die Fehlerkarte setzen – und später Position, Farbe und Text wieder ändern.
Fehlerbilder
In der Defektliste führt ein Doppelklick zum einzelnen Fehler samt aufgenommenem Bild und allen erfassten Kenngrößen.
Analog-Trend
Sensoren einzeln zuschalten, auf die rechte Y-Achse legen und die Achsen manuell skalieren – über MD, Datum/Uhrzeit oder Zeit ab Start.
Multiple Maps
Mehrere Fehlerkarten untereinander darstellen; ein Filterdialog grenzt die Auswahl über zahlreiche Kriterien ein.
Erweiterte Rollentabelle
Führt Rollenberichte mehrerer Systeme in einer Tabelle zusammen – die Grundlage für den Vergleich über Linien hinweg.
Druck und Export
Einzel- oder Stapeldruck, Hoch- oder Querformat, jeweils mit Vorschau. Defektdaten gehen als CSV mit wählbarem Trennzeichen heraus.
Bedienkomfort
Touchscreen-Modus, Tag-/Nacht-Layout und Screenshot-Funktion liegen direkt in der Kopfleiste.
Wie plastPMS in Ihre Anlagen passt
CAMEN
Prüft die laufende Bahn an jeder Linie, klassifiziert die Fehler und schreibt Rollenberichte und Analogdaten in die SQL-Datenbank.
plastPMS
Greift auf dieselbe Datenbank zu – für mehrere Linien gemeinsam, live im Monitoring und rückblickend in Report View, Statistic und Overlay.
vSTAT · PAT
Für die reine Auswertung einzelner Rollenberichte: vSTAT SQL-basiert, PAT dateibasiert – ohne Datenbank.
Zusätzliche Messwerte – etwa von einem Online-MFI-Sensor – lassen sich als Analogdaten einbinden und mit der Inspektionsqualität korrelieren. So wird sichtbar, wie externe Einflüsse Materialqualität und Prozessparameter verändern.
Technische Daten
WeiterführendProduktübersicht der Mess- und Inspektionssysteme · Schulungen für Bediener, Produktionsleitung und Instandhaltung
Interesse an plastPMS?
Sprechen Sie mit uns über Ihre Anlagen – wir zeigen Ihnen plastPMS an echten Produktionsdaten.
