CAMEN prüft die laufende Bahn und legt jede Rolle als Bericht ab. PAT wertet diese Berichte aus – dateibasiert, ohne Datenbank, direkt aus CAMEN heraus geöffnet. Von der Rollenübersicht über die Fehlertapete bis zum einzelnen Fehlerbild.
Auswertung ohne Datenbank
Fehler werden mit allen zugehörigen Daten – Länge, Breite, Fläche, Rollennummer und mehr – in Rollenberichten abgelegt. PAT liest diese Berichte direkt als Dateien; ein Datenbankserver ist dafür nicht erforderlich. Geöffnet wird PAT über sein Symbol auf der CAMEN-Startseite, anschließend wählen Sie den gewünschten Zeitraum.
Von der Übersicht aller Rollen führt der Weg zur einzelnen Rolle: grafischer Bericht mit der Fehlertapete, Fehlerbilder mit allen erfassten Merkmalen, Opazitäts- und Analogtrends. Berichte lassen sich schneiden, korrigieren, exportieren, drucken und lokal sichern.
Was PAT für Sie leistet
Keine Datenbank nötig
PAT arbeitet direkt auf den Berichtsdateien – ohne Datenbankserver im Hintergrund.
Direkt aus CAMEN heraus
Ein Symbol auf der CAMEN-Startseite genügt – nichts einzurichten, nichts zu konfigurieren.
Fehler visuell beurteilen
Gespeicherte Kamerabilder, Kontrastanhebung, Falschfarben und Schwellwertanalyse machen Details sichtbar.
Läuft auf jedem Arbeitsplatz
PAT steht für Windows, macOS und Linux zur Verfügung – auch abseits der Produktionslinie.
Von der Übersicht zur einzelnen Rolle
Sie wählen den Zeitraum – und arbeiten anschließend auf zwei Ebenen.
Rollenberichte
Vier Sichten auf den Zeitraum: die Tabellenansicht mit einer Zeile je Rolle, die Zusammenfassung mit der Fehlerzahl je Klasse, die grafische Ansicht als Balken über die Zeit und der „Vision Roll Report“ mit einer Spur je Fehlerklasse.
Rollen auswerten
Ein Druck auf die Rolle öffnet den Bericht: Tabellenansicht, Zusammenfassung, grafischer Bericht mit der Fehlertapete, Opazitätsbericht, Opazitäts- und Analogtrends, Informationsfenster, Berichtsdaten editieren und Bericht sichern.
Technik im Detail
Tabellenansicht
Eine Zeile je Rolle mit Auftrag, Kunde, Schicht, Länge, Laufzeit und Fehlerzahl – Ausschussrollen sind rot hinterlegt.
Zusammenfassung
Die Fehlerzahl je Fehlerklasse, wahlweise absolut oder flächenbezogen – für eine einzelne Rolle oder den ganzen Zeitraum.
Grafische Ansicht
Die Fehlerzahl aller Rollen über Datum und Uhrzeit; ein Druck auf einen Balken öffnet den zugehörigen Rollenbericht.
Vision Roll Report
Die statistische Ansicht zeigt eine Spur je Fehlerklasse; jede Spur lässt sich zu- und abschalten, Farbe und Strichstärke sind wählbar.

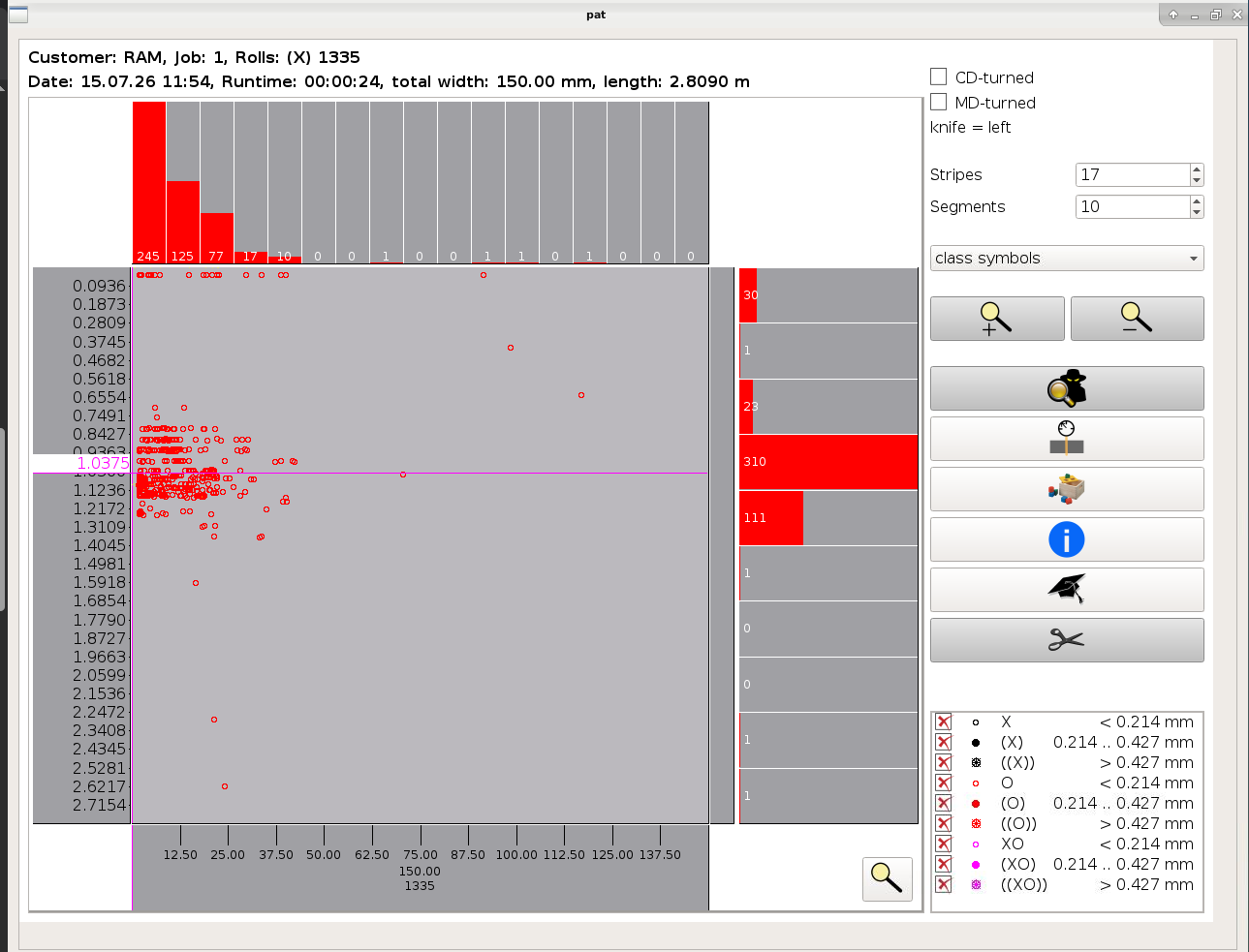

Grafischer Bericht
Die „Fehlertapete“ zeigt jede Fehlstelle an ihrer tatsächlichen Position – dazu die Verteilung in Streifen und Segmenten.
Orientierung umkehren
Der Bericht lässt sich in Querrichtung (CD) und in Laufrichtung (MD) spiegeln – damit die Fehlerposition auch beim Abwickeln stimmt.
Fehlerbilder statt Symbole
Wahlweise Klassensymbole, Fehlerbilder oder beides: liegt ein Bild vor, wird es gezeigt, sonst das Symbol.
Detailansicht mit Merkmalen
Fläche, Breite, Länge, Form, Position in Maschinen- und Querrichtung sowie die Grauwerte – zu jedem einzelnen Fehler.
Bildbearbeitung
Kontrast anheben, in Falschfarben umschalten oder den erkannten Fehlerbereich farbig hervorheben – auch vor dem Ausdruck.
Schwellwertanalyse
Am gespeicherten Fehlerbild lässt sich durchspielen, ab welchem Schwellabstand eine Fehlstelle sicher erkannt wird – ohne Eingriff in die laufende Produktion.
Typklassifikator erstellen
Aus einem Fehlerbild heraus einen neuen Typklassifikator anlegen oder den Fehler einem vorhandenen hinzulernen.
Klassifikatoren austauschen
Typklassifikatoren lassen sich zwischen PAT und CAMEN übertragen und so von einer Produktionslinie zur nächsten weitergeben.
Opazitätsbericht und -trend
Mittel-, Minimal- und Maximalwert samt Verlauf über die Rolle. Opazität, Haze und Glanz sind Optionen und nicht Teil der Standardsoftware.
Trend wählbarer Analogspuren
Weitere analoge Messgrößen als Verlauf über Laufmeter oder Zeit – sofern die Spuren in CAMEN aktiviert sind.
Informationsfenster
Kenndaten zum Bericht, darunter der inspizierte Anteil der Rolle: liegt er unter 100 %, wurde nicht die gesamte Bahn geprüft.
Rollen und Nutzen trennen
Einen Bericht in Laufrichtung an beliebiger Stelle in zwei Einzelberichte schneiden – und die Nutzenschnitte in Querrichtung nachträglich anpassen.
Berichtsdaten editieren
Kopfdaten wie Kunde, Auftrag, Schicht, Artikelnummer oder Arbeitsgangnummer nachträglich korrigieren und ausdrucken.
Export, Druck und Sicherung
Ausgewählte Rollen als Datei ausgeben – Format, Felder und Trennzeichen sind wählbar. Jede Ansicht lässt sich drucken, jeder Bericht lokal sichern.
Wie PAT in Ihre Anlage passt
CAMEN
Prüft die laufende Bahn, klassifiziert die Fehler und legt jede Rolle als Bericht ab.
PAT
Liest dieselben Rollenberichte dateibasiert aus – direkt aus CAMEN geöffnet oder auf einem Arbeitsplatz-Rechner.
vSTAT
Werden die Berichte zusätzlich in eine SQL-Datenbank geschrieben, wertet vSTAT sie dort aus – inklusive Statistik über viele Rollen.
Technische Daten
WeiterführendSchulungen für Bediener, Produktionsleitung und Instandhaltung · Betriebsanleitungen und Handbücher
Im Einsatz bei
Handbuch MAN-PAT-EN/DE-001 (EN · DE) im geschützten Bereich: Zur Dokumentation →
Interesse an PAT?
Sprechen Sie mit uns über Ihre Auswertung – wir zeigen Ihnen PAT an echten Rollenberichten.
