ITG 500 – Gel AnalyserOnline-Gelinspektion am Test- und Laborextruder

ITG · Inspection to go
Online-Gel- und Fehlererkennung · zum Anbau an vorhandene Test- und Laborextruder

Der ITG 500 Gel Analyser bringt die Gel-Inspektion direkt an Ihren Test- oder Laborextruder. Kamera, LED-Beleuchtung, Industrie-PC und ein kompakter Schaltschrank werden an einen vorhandenen Extruder angebaut – gleiche Technik wie im PQMex®, nur nachgerüstet statt schlüsselfertig.

GelstippenTransparente FolienOpake Folien

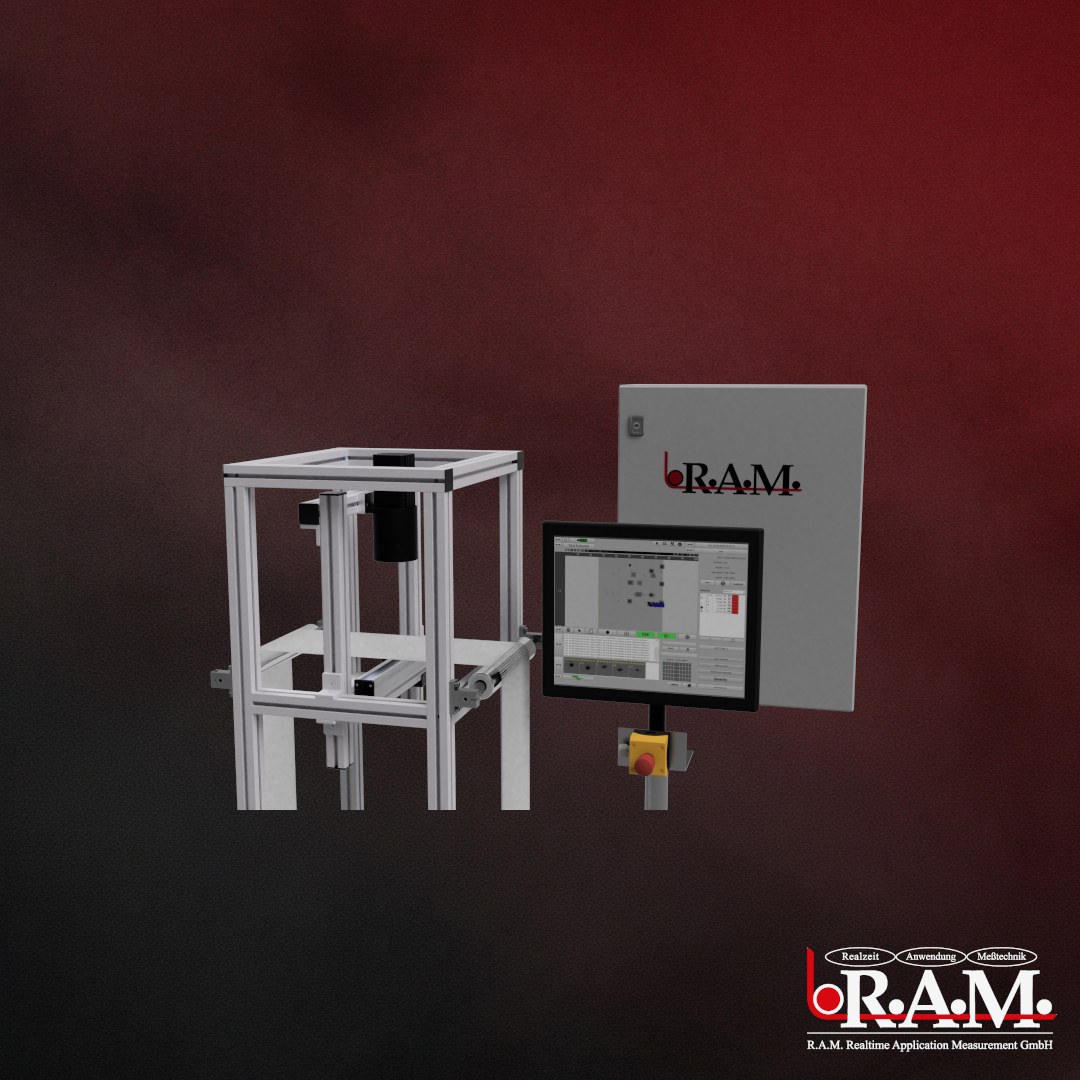

ITG 500 – Gel Analyser: Kameragestell, Bedienpult mit Not-Halt und Schaltschrank // ITG 500 · Gel Analyser
[ 01 ]Überblick

Online-Gel-Inspektion an Ihrem Test- oder Laborextruder

Der ITG 500 Gel Analyser detektiert, klassifiziert und protokolliert Gele und optische Fehler in Folien und Geweben – im Hellfeld für opake und transparente Folien, im Dunkelfeld für hochtransparente Folien. Statt als eigenständige Anlage geliefert zu werden, wird das System an einen bereits vorhandenen, auch firmenfremden Test- oder Laborextruder angebaut.

[ 02 ]Aufbau

Vier Komponenten zum Anbau

Das System besteht aus wenigen Bausteinen, die gemeinsam an den Extruder gesetzt werden.

Zeilenkamera

Erfasst die laufende Bahn Zeile für Zeile – hochauflösend, für Hell- und Dunkelfeld.

LED-Beleuchtung

Longfield-LED, auf das Prüfmaterial abgestimmt – Durchlicht für opake und transparente Folien, Auflicht für beschichtete Folien.

Industrie-PC

Läuft mit CAMEN, wertet die Fehler online aus und schreibt die Rollenberichte.

Schaltschrank

Kompakt gehalten – nimmt die Steuerung auf und bindet digitale Ein- und Ausgänge der Linie an.

Nachrüstung des ITG 500 – Gel Analyser an einem Test- oder Laborextruder Ein vorhandener Test- oder Laborextruder bläst eine Folie, die über Abzug und Wickler läuft. Nachgerüstet werden vier Komponenten: (1) eine Zeilenkamera über der Folie, (2) eine LED-Beleuchtung darunter im Durchlicht, (3) ein Industrie-PC mit CAMEN, der die Fehler auswertet und Rollenberichte als CSV oder über TCP/IP für vSTAT ausgibt, und (4) ein kompakter Schaltschrank, der die digitalen Ein- und Ausgänge der Linie anbindet. vorhandener Test- oder LaborextruderAbzug & Wickler1Zeilenkamera2LED-Beleuchtung (Durchlicht)Industrie-PCCAMEN · Rollenberichte3Schaltschrankkompakt4digitale E/Ader LinieCSV · TCP/IP→ vSTATvorhandenITG 500 – nachgerüstet
Weil nur Kamera, Beleuchtung, Industrie-PC und Schaltschrank hinzukommen, lässt sich der ITG 500 an vorhandene Test- und Laborextruder nachrüsten, ohne die Anlage zu ersetzen.
[ 03 ]Beleuchtung

Vier Beleuchtungsarten

Dunkelfeld-Blende

Speziell für die Erkennung von Gelstippen in transparenten Folien.

Durchlicht

Ideal für transparente und opake Folien.

Auflicht

Mehr Sichtbarkeit und Klarheit, besonders bei beschichteten Folien.

Kombinierte Beleuchtung

Durch- und Auflicht kombiniert.

[ 04 ]Fehlerklassifizierung

Automatisch erkannt und klassifiziert

Von Gelstippen, Gelen und Verbrennungen über Fischaugen bis zu Verunreinigungen, Falten, Löchern oder Fliegen – das System klassifiziert sie alle und liefert zusätzlich Fotos jedes Fehlers zur detaillierten Bewertung.

Gelstippen

Kleinste Gelpunkte in transparenten Folien.

Gele

Geleinschlüsse im Material.

Verbrennungen

Verbrannte Partikel und dunkle Stellen.

Fischaugen

Linsenförmige Fehlstellen.

Verunreinigungen

Fremdpartikel und Einschlüsse.

Falten

Falten und Knicke in der Folie.

Löcher

Löcher und Hohlräume.

Fliegen

Kleine, fliegenartige Einschlüsse.

[ 05 ]Bedienung

Vom Rezept bis zur Auswertung

Bedient wird der ITG 500 über CAMEN am Touchscreen. Klassifikatoren, Warn- und Alarmgrenzen sowie die Fehlerkarte funktionieren wie bei den übrigen R.A.M.-Inspektionssystemen.

/ 01

Anmelden

Nach dem Start ist das System gesperrt. Benutzer und Passwort schalten die Ebenen bis zur Wartung frei.

/ 02

Rezept laden

Alle produktbezogenen Einstellungen stecken im Rezept; beim Laden stellt sich die Kamera automatisch ein.

/ 03

Kalibrieren

Opazität ohne Material nullen, danach die Kamera auf das Prüfmaterial kalibrieren.

/ 04

Prüfen

Die laufende Bahn wird inspiziert; Fehler werden sofort klassifiziert und in der Fehlerkarte verortet.

/ 05

Auswerten

Rollenberichte gehen als CSV oder über TCP/IP heraus; die Tiefenauswertung übernimmt vSTAT.

[ 06 ]Konnektivität

Anbindung an Ihr Netzwerk

Netzwerk-Integration

Fügt sich in Ihr IT-Netzwerk ein – Zugriff von jedem Arbeitsplatz.

Echtzeit-Auswertung

Auswertungen live verfolgen.

USB-Datenexport

Daten direkt über die USB-Schnittstelle herunterladen.

[ 07 ]Technische Daten

Spezifikationen

Optik
Komponenten
Zeilenkamera · LED-Beleuchtung · Industrie-PC · Schaltschrank
Kamera
Zeilenkamera nach GigE Vision · 4K, alternativ 2K, 6K, 8K oder 12K
LED-Länge
Kundenspezifisch – passend zur Folienbreite
Beleuchtungsstärke
bis 500 000 lx
Industrie-PC & Software
Arbeitsspeicher (RAM)
16 GB
SSD
1 TB
CAMEN
Version 12
vSTAT
Version 1 (interne SQL-Datenbank)
Kommunikation & Bedienung
Netzwerk
RJ45-Ethernet-Anschluss (Industrienetzwerk, getrenntes Segment empfohlen)
Datenspeicherung
Lokal in interner SQL-Datenbank; Berichte über das Modul vSTAT
Bedienung
Touchscreen mit Bildschirmtastatur; Maus und Tastatur anschließbar
Installation
Durch den Kunden – „Inspection to go“
Prozess
Max. Folienbreite
auftragsabhängig
Max. Foliengeschwindigkeit
abhängig von der Abtastrate der Kamera
Umgebung & Aufstellort
Betriebstemperatur
0–45 °C
Luftfeuchtigkeit
5–95 % (nicht kondensierend)
Aufstellort
Eben, tragfähig, sauber und trocken; Aufstellung nur in geschlossenen Räumen
Elektrische Versorgung
Spannung & Frequenz
230 V · 50 Hz · 1~
Leistungsaufnahme
auftragsabhängig
Anschlussart
IDC-Steckverbinder (Insulation Displacement Connector)

Technische Änderungen vorbehalten. Detaillierte Angaben zu Ihrer Konfiguration erhalten Sie auf Anfrage.

WeiterführendService, Wartung und Fernwartung · Schulungen für Bediener, Produktionsleitung und Instandhaltung

[ 08 ]FAQ

Häufige Fragen zum ITG 500 – Gel Analyser

Ihre Frage ist nicht dabei? Sprechen Sie uns an.

Das ITG 500 – Gel Analyser ist als Online-Nachrüstsystem für vorhandene Test- und Laborextruder sowie Blasfolien-Testanlagen im Technikum konzipiert. Es bringt dieselbe optische Gel- und Fehlererkennung wie der PQMex® an eine bestehende Prüflinie, ohne dass ein eigener Messextruder angeschafft werden muss.

Das Paket umfasst vier aufeinander abgestimmte Komponenten: die Zeilenkamera, die an die Folienbreite angepasste LED-Beleuchtung (für Hellfeld oder Dunkelfeld), den Industrie-PC mit vorinstallierter Software sowie einen kompakten Schaltschrank für die digitalen Ein- und Ausgänge. Als „Inspection to go“-System montiert der Kunde die Baugruppen selbst am Laborextruder; den Kamerafokus stellt R.A.M. bei der Inbetriebnahme ein.

Die Inspektionssoftware CAMEN erfasst Gele, Black Specks und Löcher in Echtzeit und ordnet sie nach Größe, Form und Kontrast definierten Fehlerklassen zu. Alle Messreihen, Fehlerbilder und Rollenberichte werden lokal in der internen SQL-Datenbank von vSTAT auf dem Industrie-PC gespeichert und lassen sich als PDF oder CSV exportieren.
