CAMEN zeichnet jede Rolle auf – vSTAT macht die Daten nutzbar: Rollenberichte betrachten, auswerten und als Bericht ausgeben. Vom einzelnen Fehler bis zur Statistik über Hunderte von Rollen.

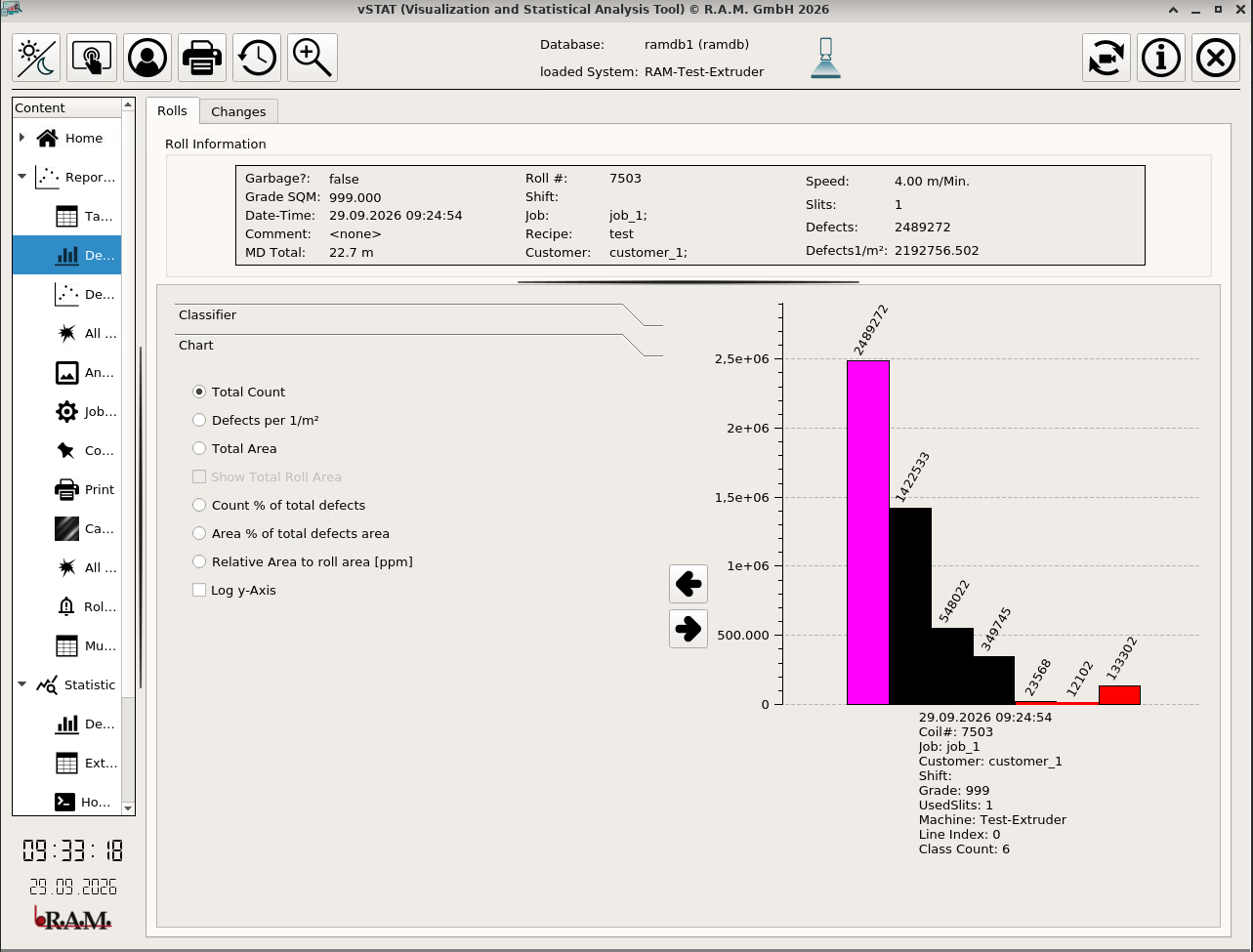

// vSTAT · Fehlerübersicht einer RolleAus Messdaten werden Erkenntnisse
Während der Produktion schreibt CAMEN jede geprüfte Rolle als Rollenbericht in eine SQL-Datenbank. vSTAT liest diese Berichte aus – wahlweise für eine einzelne Rolle oder über einen ganzen Produktionszeitraum hinweg.
Die Oberfläche gliedert sich in vier Programmbereiche: Report View wertet eine einzelne Rolle aus, Statistic vergleicht viele Rollen, Overlay legt Fehlerkarten übereinander und ramRED zeigt Rezeptparameter samt Änderungshistorie. Ergebnisse lassen sich als CSV exportieren oder als PDF-Bericht ausgeben – auf Wunsch mit Ihrem eigenen Logo.
Was vSTAT für Sie leistet
Jede Rolle nachvollziehbar
Fehler, Klassen, Bilder und Auftragsdaten bleiben dauerhaft abrufbar.
Trends über viele Rollen
Chargen, Schichten und Produkte lassen sich direkt miteinander vergleichen.
Nachweis für Ihre Kunden
PDF-Berichte, auf Wunsch mit eigenem Logo und in gewünschtem Umfang.
Daten weiterverwenden
CSV-Export in Ihre Qualitätssicherung, Tabellenkalkulation oder Datenbank.
Vier Sichten auf Ihre Produktion
Sie wählen Datenbank und System – und arbeiten anschließend in einem der Programmbereiche. Report View ist in jeder Installation enthalten, die übrigen Bereiche werden separat lizenziert.
Report
Alles zu einer Rolle: Ereignisse, Fehlerkarte, Defektliste mit Fehlerbildern, Analog-Trends, Auftragsdaten, Kommentare und die Klassifikationsübersicht.

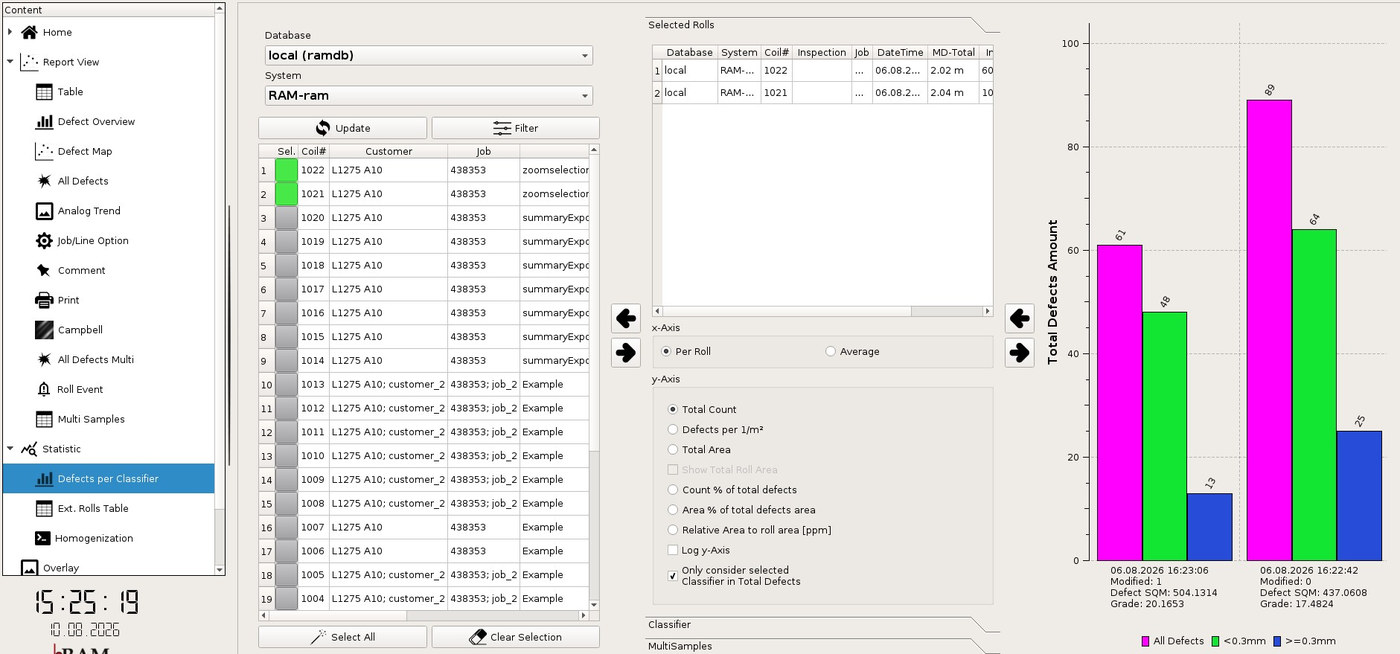

Statistik
Der Blick über die Produktion: Rollenübersicht mit wählbaren Spalten, Filter, Klassifikatorstatistik, erweiterte Rollenauswertung mit Warn- und Alarmschwellen, Diagramme, Export und PDF-Bericht.
Overlay
Legt die Fehlerkarten mehrerer Rollen übereinander. Zeigt, welche Fehler ein Prozessschritt hinzugefügt hat – oder welche immer an derselben Position wiederkehren.
ramRED
Zugriff auf die Rezeptparameter des Inspektionssystems, die Klassifikatordefinitionen und die vollständige Änderungshistorie: wer wann was geändert hat.
Lizenzierung: Report View gehört zu jeder vSTAT-Installation. Statistic, Overlay und ramRED werden separat lizenziert; die Ansicht Homogenization erfordert eine zusätzliche Lizenz über die Statistiklizenz hinaus. Nicht lizenzierte Bereiche sind in der Oberfläche nicht erreichbar.
Technik im Detail
Datenbank und System wählen
vSTAT greift auf die Berichtsdatenbank zu; mehrere Anlagen lassen sich getrennt auswerten.
Rollenbericht öffnen
Ereignisse und Kennzahlen einer Rolle auf einen Blick – ohne die Produktion zu unterbrechen.

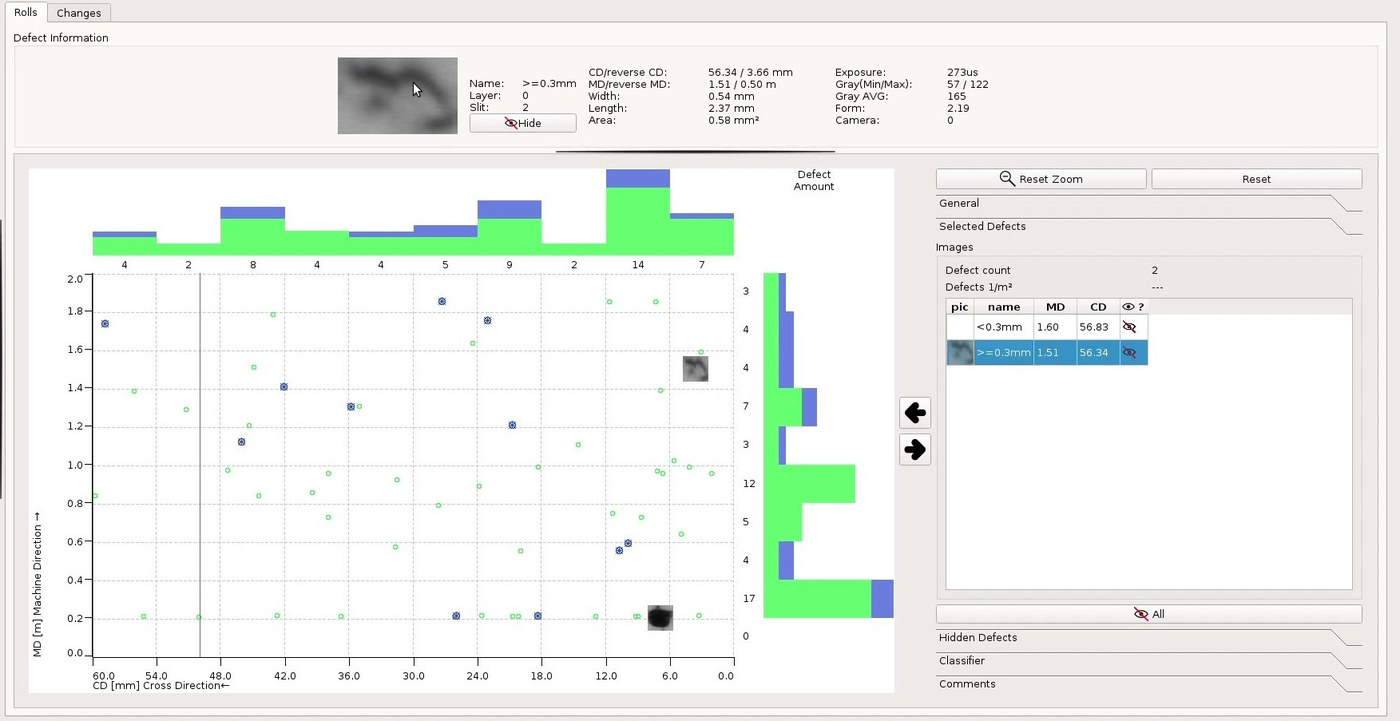

Fehlerkarte
Jeder Fehler an seiner tatsächlichen Position über Bahnbreite und Rollenlänge.
Defektliste und Detailinfo
Vom Eintrag in der Liste direkt zum einzelnen Fehler mit allen erfassten Merkmalen.
Fehlerbilder
Das gespeicherte Kamerabild jedes Fehlers – zur Beurteilung ohne Rückgriff auf die Rolle.
Defekttabelle mit wählbaren Spalten
Zeitstempel, Position in Maschinen- und Querrichtung, Größe, Fläche und Miniaturbild ein- oder ausblenden.
Analog-Trends
Zusätzliche Messgrößen als Verlauf über die Rolle – gemeinsam mit den Fehlern betrachtet.
Analysefunktionen
Auffälligkeiten gezielt untersuchen und Ursachen von Prozessabweichungen eingrenzen.
Auftragsdaten und Kommentare
Kunde, Auftrag und Schicht sind hinterlegt; Bemerkungen bleiben am Bericht.
Defekte je Klasse
Die Klassifikationsübersicht zeigt, welche Fehlerarten eine Rolle prägen.
Rollenauswahl und Filter
Zeitraum, Produkt oder Schicht eingrenzen und nur die passenden Rollen auswerten.
Diagramme über viele Rollen
Frei skalierbare Achsen und Trendverläufe machen Qualitätsentwicklungen sichtbar.
CSV-Export
Felder, Trennzeichen und Dezimaltrennzeichen sind konfigurierbar – passend zu Ihrem Zielsystem.
PDF-Bericht
Berichtstyp, Ausrichtung und eigenes Logo wählbar; wahlweise als Zusammenfassung je Rolle.
Rollenberichte schneiden
Aus einem bestehenden Bericht lässt sich ein Segment in Längsrichtung oder ein Breitenbereich in Querrichtung als eigener Bericht erzeugen.
Berichte zu einer Probe bündeln
Mehrere Rollenberichte lassen sich als Multi Sample zusammenfassen und gemeinsam auswerten.
Warn- und Alarmschwellen
Die erweiterte Rollenauswertung zeigt Kennzahlen gegen hinterlegte Schwellen und meldet, wenn verglichene Rollen unterschiedliche Rezepte verwenden.
Mischung planen (Homogenization)
Zwei virtuelle Silos werden mit Rollenberichten und deren Mengen gefüllt. Das Ergebnis ist die homogenisierte Qualität – die mengengewichtete Note über alle enthaltenen Berichte. So lässt sich vorab prüfen, ob sich etwa 50 kg Material geringerer Qualität in 950 kg besseres Material einmischen lassen, ohne dass die Mischung ihre Güteklasse verliert.
Zugriffsebenen wie in CAMEN
locked, Maschinenführer, Produktionsleiter und Wartungspersonal. Daten verändernde Funktionen – Rollen schneiden und Berichte löschen – sind dem Wartungspersonal vorbehalten.
Wie vSTAT in Ihre Anlage passt
CAMEN
Prüft die laufende Bahn, klassifiziert die Fehler und schreibt jede Rolle als Bericht in die Datenbank.
vSTAT
Liest die Berichte aus der Datenbank – für die einzelne Rolle und für die Statistik über viele Rollen.
PAT
Wo keine Datenbank gewünscht ist, wertet PAT dieselben Rollenberichte dateibasiert aus – vor allem im Einsatz mit den FIS-Systemen.
Technische Daten
Im Einsatz bei
Handbuch MAN-VSTAT-EN/DE-001 (EN · DE · PL) im geschützten Bereich: Zur Dokumentation →
Interesse an vSTAT?
Sprechen Sie mit uns über Ihre Auswertung – wir zeigen Ihnen vSTAT an echten Rollenberichten.
