FIS 1000Inline-Bahninspektion für Folien und Bahnmaterialien

FIS · Film Inspection System
Präzise Inline-Inspektion von Folien und Bahnmaterialien

Das FIS 1000 ist ein System zur Bahninspektion. Es erkennt Gele, Black Specks, Löcher, Insekten, Ölflecken und viele weitere Verunreinigungen in Echtzeit – damit fehlerhafte Abschnitte früh erkannt werden. Die Serie umfasst vier Varianten auf derselben Plattform: Surface Camera, Tandem, Biaxial und Economy.

FolieBiaxiale FolieVliesstoffeTextilien

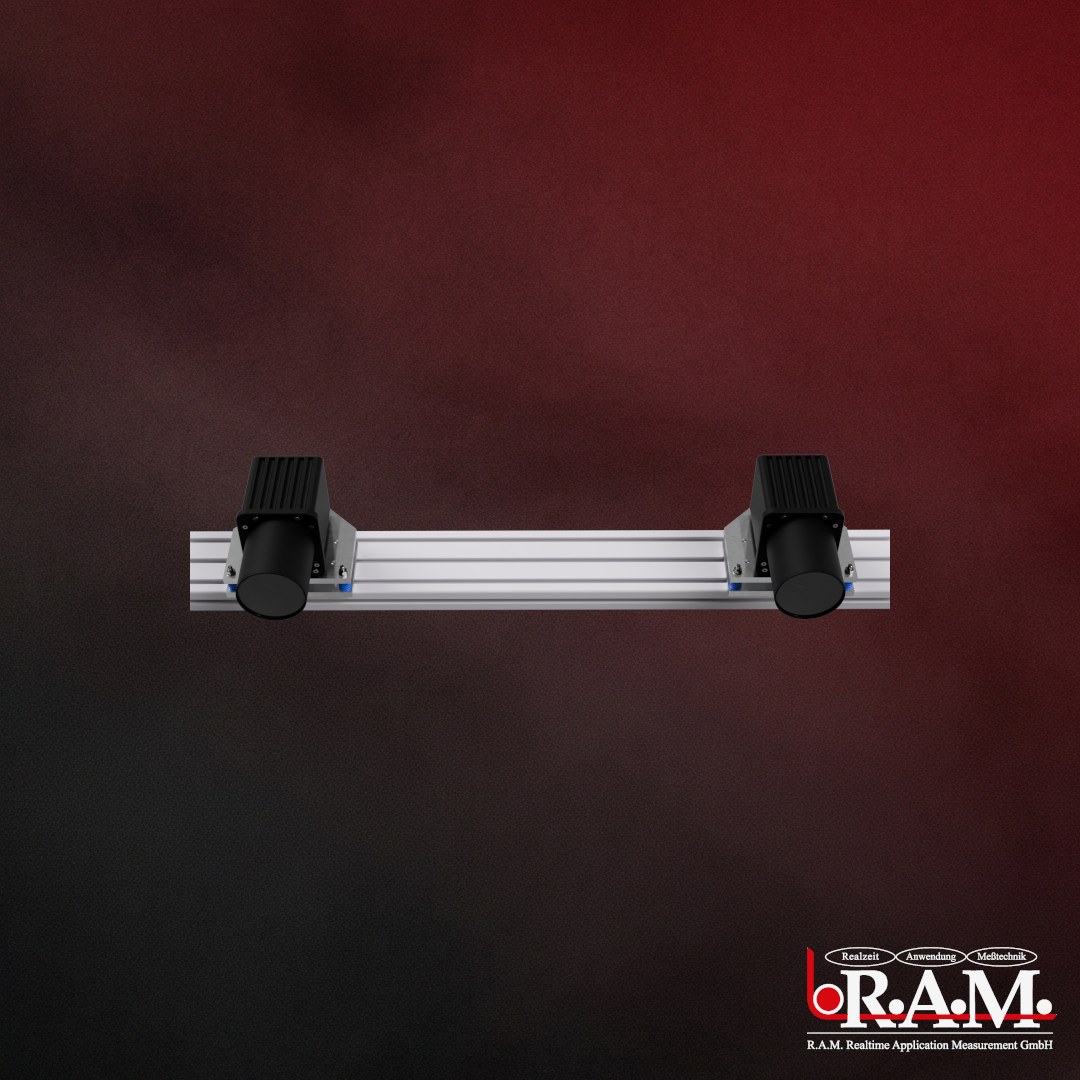

FIS 1000 – Traverse mit zwei Inspektionskameras// Bahn · Scan · Klassifizierung
FIS 1000 Vier Varianten · Inline
[ 01 ]Überblick

Präzision in der Bahninspektion

Das FIS 1000 prüft die Oberfläche laufender Bahnmaterialien – Folie, biaxial verstreckte Folie, Vliesstoffe und Textilien. Typische Einsatzgebiete sind die Blasfolienextrusion und die Flachfolienextrusion (Cast-Film) – mit lückenloser Prüfung jedes Laufmeters über die gesamte Bahnbreite, im Tandem-Aufbau auch für zwei Bahnen gleichzeitig.

FIS 1000 erklärt: Kamera und Beleuchtung, die vier Ausführungen und die Auswertung.
[ 02 ]Varianten

Eine Plattform, vier Ausführungen

Alle Varianten nutzen dieselbe Technik, dieselbe Erkennungsleistung und dieselbe Software – sie unterscheiden sich in Kameraanzahl, Auslegung und Ausstattung.

Kernvariante

FIS 1000 – Surface Camera

Die Kernvariante der Serie zur Echtzeit-Erkennung von Oberflächendefekten in Folien und Bahnmaterialien.

  • Eine Kamera je Inspektionsstelle
  • Für Folie, Vliesstoffe und Textilien
Zwei Bahnen

FIS 1000 – Tandem

Im Tandem-Aufbau prüft ein System zwei Bahnen gleichzeitig – je eine Kamera pro Bahn. CAMEN zeigt beide Bahnen nebeneinander an.

  • Zwei Bahnen, je eine Kamera – in einem System
  • Beide Bahnen nebeneinander in CAMEN dargestellt
  • Eigene Fehlerkarte für Bahn 1 und Bahn 2
Biax-Linien

FIS 1000 – Biaxial

Biaxiale Folien stellen besondere Anforderungen an die Inspektion – das FIS 1000 – Biaxial ist genau darauf ausgelegt.

  • In der Längs- (MDO) wie in der Querverstreckung (TDO) der Linie einsetzbar
  • Überwacht den Reckprozess in der laufenden Biax-Linie
  • Abgestimmt auf BOPP und BOPET (biaxial orientiertes Polypropylen bzw. Polyester) und weitere Biax-Folien
Wirtschaftlich

FIS 1000 – Economy

Reduziert auf das Wesentliche – ohne Kompromisse bei der Erkennungsleistung.

  • Schaltschrank mit Lüftersystem statt Klimaanlage oder Wasserkühlung; Ausgänge nicht entkoppelt
  • Der günstige Einstieg in die FIS-1000-Serie
  • Dieselbe zuverlässige Defekterkennung wie das Surface Camera
Die Ausführungen des FIS 1000 in der Draufsicht Draufsicht, die Bahn läuft von unten nach oben. Surface Camera und Economy: eine Kamera erfasst die gesamte Bahnbreite; Economy mit Lüfter statt Klimaanlage oder Wasserkühlung. Tandem: zwei Bahnen nebeneinander, je eine Kamera pro Bahn. Biaxial: je eine Kamera im Bereich der Längsverstreckung (MDO) und nach der Querverstreckung (TDO), wo die Bahn breiter ist. Surface Camera · Economyeine Kamera je InspektionsstelleLaufrichtungEconomy: Lüfter statt Klimaanlage oder WasserkühlungTandemzwei Bahnen, je eine KameraBahn 1Bahn 2BiaxialLängs- (MDO) und Querverstreckung (TDO)MDOTDO
[ 03 ]Anwendungen

Eine Plattform für drei Welten

Folie

Zuverlässige Inline-Inspektion laufender Folienbahnen – Defekte werden in Echtzeit erkannt und dokumentiert.

Biaxiale Folie

Speziell auf die Produktion biaxial verstreckter Folien abgestimmt – zur Überwachung des Reckprozesses (z. B. BOPP, BOPET).

Vliesstoffe & Textilien

Von der Faserverteilung bis zur Texturkonsistenz – jedes Textil erfüllt die gewünschten Spezifikationen.

[ 04 ]Fehlererkennung

In Echtzeit erkannt

Das FIS 1000 erkennt ein breites Spektrum an Oberflächendefekten direkt in der laufenden Bahn – zuverlässig und reproduzierbar.

Gele

Geleinschlüsse im Material.

Black Specks

Dunkle Punkte und verbrannte Partikel.

Löcher

Löcher und Durchbrüche in der Bahn.

Insekten

Eingeschlossene Insekten und Fliegen.

Ölflecken

Ölflecken und Schmierstellen auf der Oberfläche.

Verunreinigungen

Fremdpartikel und weitere Verunreinigungen.

Anbrenner

Verbrannte und verfärbte Stellen aus dem Extrusionsprozess.

Fischaugen

Kleine, linsenförmige Einschlüsse im Film.

Spucker, Dünnstellen, Falten

Typische Fehler bei Vliesstoffen – Polymertropfen, dünne Stellen und Falten.

[ 05 ]System & Integration

Mehr als eine Kamera

Das FIS 1000 ist ein vollständiges Inspektionssystem: Es fügt sich in Ihre Linie ein, macht jeden Fehler nachvollziehbar und gibt seine Daten offen weiter.

Adaptive LED-Beleuchtung

Programmierbare adaptive LED-Langfeldleuchten – wahlweise für Durchlicht, Auflicht, Hell- oder Dunkelfeld. Die Beleuchtung wird auf Material und Defektart abgestimmt.

Prozesssynchronisation

Kopplung an die Produktionslinie über digitale Ein- und Ausgänge: automatische Rezeptvorwahl, Rollenwechsel- und Drehgebersignal, Inspektions-Stand-by sowie Ansteuerung von Alarmlampe und Anlagenstopp.

Klassifikator-Teach-in

Der Bediener typisiert Fehler anhand realer Fehlerbilder; der Klassifikator legt daraufhin die Inspektionsparameter fest. Beliebig viele Größen- und Typklassen sind definierbar.

Fehlerkarte

Fortlaufende Tapetenansicht aller Fehler – symbolisch, als Bild und als Grauwert-Ausschnitt. Jeder Defekt bleibt über die gesamte Bahn nachvollziehbar.

Offenes Datenformat

Protokolldaten als CSV-Datei, über TCP/IP oder in kundenspezifischen Formaten – offen für die Anbindung an übergeordnete Systeme.

Aktuelle Kameratechnik

FIS-Systeme arbeiten mit Zeilenkameras nach CoaXPress 2.0 in 4K, 8K oder 16K; die Ausführung Economy je nach Ausführung auch mit GigE Vision.

Mehr zu CoaXPress 2.0 und GigE Vision →

Prozesssynchronisation des FIS 1000 mit der Produktionslinie Über digitale Eingänge erhält das FIS 1000 von der Linie die Rezeptvorwahl, das Rollenwechsel- und das Drehgebersignal sowie das Inspektions-Stand-by. Über digitale Ausgänge steuert es die Alarmlampe und den Anlagenstopp. ProduktionslinieAnlagensteuerung (SPS)FIS 1000Industrie-PC mit CAMENDIGITALE EINGÄNGERezeptvorwahlRollenwechselDrehgeberInspektion Stand-byDIGITALE AUSGÄNGEAlarmlampeAnlagenstopp

WeiterführendService, Wartung und Fernwartung · Schulungen für Bediener, Produktionsleitung und Instandhaltung

[ 06 ]Technische Daten

Spezifikationen

Typische Fehlerbilder

Gel / Fischauge
Gel / Fischauge
Kratzer
Kratzer
Partikel / Stippen
Partikel / Stippen
Loch
Loch
Fliege / Insekt
Fliege / Insekt
Faser / Haar
Faser / Haar

Beleuchtungsarten und alle Fehlerbilder →

Optik
Kamera
Zeilenkamera nach CoaXPress 2.0 · 4K, 8K oder 16K; Economy je nach Ausführung CoaXPress 2.0 oder GigE Vision
LED-Länge
Kundenspezifisch – passend zur Bahnbreite
Beleuchtungsstärke
bis 500 000 lx
Industrie-PC & Software
Arbeitsspeicher (RAM)
16 GB
SSD
1 TB
CAMEN
Version 12
vSTAT / PAT
Version 1 – wahlweise vSTAT (interne SQL-Datenbank) oder PAT (dateibasiert)
Schaltschrank
Klimatisierung
Klimaanlage oder Wasserkühlung; Economy: Lüftersystem
Ausgänge
Entkoppelt; Economy: nicht entkoppelt
Kommunikation & Bedienung
Netzwerk
RJ45-Ethernet-Anschluss (Industrienetzwerk, getrenntes Segment empfohlen)
Datenspeicherung
Wahlweise lokal in interner SQL-Datenbank mit Berichten über vSTAT oder dateibasiert mit Berichten über PAT
Bedienung
Touchscreen mit Bildschirmtastatur; Maus und Tastatur vorhanden
Installation
Auf Wunsch durch eine Servicekraft von R.A.M.
Prozess
Ausführungen
Surface Camera · Tandem · Biaxial · Economy
Max. Bahnbreite
10,50 m
Max. Bahngeschwindigkeit
abhängig von der Abtastrate der Kamera
Umgebung & Aufstellort
Betriebstemperatur
0–45 °C
Luftfeuchtigkeit
5–95 % (nicht kondensierend)
Aufstellort
Eben, tragfähig, sauber und trocken; Aufstellung nur in geschlossenen Räumen
Elektrische Versorgung
Spannung & Frequenz
230 V · 50 Hz · 1~
Leistungsaufnahme
auftragsabhängig
Anschlussart
IDC-Steckverbinder (Insulation Displacement Connector)

Technische Änderungen vorbehalten. Detaillierte Angaben zu Ihrer Konfiguration erhalten Sie auf Anfrage.
