PQMex® Technische Daten
Alle technischen Kennwerte des PQMex® auf einen Blick – zusammengestellt aus dem Datenblatt und der Betriebsanleitung. Für Planung, Ausschreibung und Vorbereitung der Aufstellung.
// PQMex®
Die Kennwerte des PQMex®
4096 px · 25 µm
25 kHz
± 1 µm
Ø 25 mm · 30:1
240 °C
6
Vom Granulat zur Güteklasse
Der PQMex® extrudiert eine Probe des zu prüfenden Materials zu einer Blasfolie und inspiziert sie unmittelbar in der laufenden Bahn. Das Messintervall ist frei einstellbar, zum Beispiel alle zwei Minuten: Der PQMex® entnimmt dann eine Probe aus dem Granulatstrom – auf Wunsch automatisch über Venturidüsen – und extrudiert sie zu einer Blasfolie. Über die Regelung des Blasendurchmessers bleibt die Foliendicke innerhalb der Toleranzen der DIN SPEC 91522. Bezogen auf die gewünschte Messfläche, etwa pro m² oder pro 100 cm², gibt das System einen Qualitätswert aus: die gewichtete Anzahl der Gele je Größenklasse.

Wie die Zeilenkamera prüft

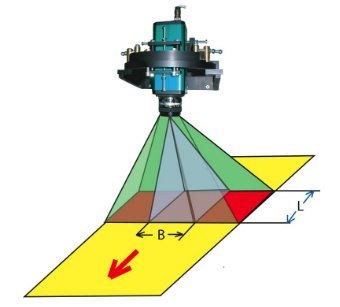

Der PQMex® arbeitet mit einer Zeilenkamera im Durchlicht: Kamera und Lampe stehen sich über der Folie gegenüber. Die Kamera nimmt jeweils eine Zeile auf, das vollständige Bild entsteht durch die Bewegung der Folie.
Ausgewertet wird die mittlere Helligkeit jedes Rechtecks. Liegt sie über dem oberen Toleranzwert, erkennt das System einen Hellfehler, liegt sie darunter, einen Dunkelfehler.
Spezifikationen im Detail
Alle Angaben beziehen sich auf die Standardkonfiguration. Werte sind Nennwerte, sofern keine Toleranz angegeben ist. Technische Änderungen bleiben vorbehalten; diese Angaben sind keine Zusicherung von Eigenschaften.
Aufstellung und Inbetriebnahme
Aufstellort
Ebene, waagerechte und tragfähige Fläche. Ein bauliches Fundament ist nicht erforderlich.
Umgebung
Sauber und trocken. Der PQMex® ist ausschließlich für den Einsatz in geschlossenen Räumen bestimmt.
Freiräume
1 m an jeder Seite der Maschine für Bedienung, Wartung und Fluchtwege.
Mobilität
Vollständig ortsveränderliche Einheit – flexibel innerhalb des Betriebs positionierbar.
Anschlusstechnik
Elektrik, Druckluft und Netzwerk sind als Plug-and-Play-Anschlüsse ausgeführt.

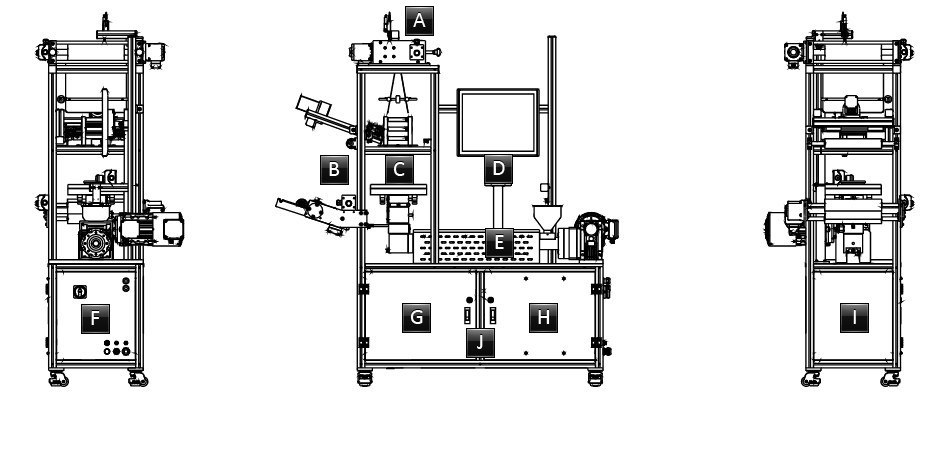

Aufbau und Anschlüsse
- A
- Turmoberseite – Abzug und optionale Dickenmesssonde
- B
- Folienlauf vorn – Zeilenkamera und Lampe im Durchlicht, Wickler
- C
- Turmmitte – Werkzeug mit Blase, Blasenführung und Blasendurchmessersensoren
- D
- Monitorständer – Touchscreen und Not-Halt-Schalter
- E
- Extruder – Einfülltrichter, Schnecke, beheizter Zylinder mit den Heizzonen Barrel 1–3 und Feedblock, Antrieb hinten
- F
- Rechte Seitenwand – Hauptschalter, Netz-, Ethernet- und Druckluftanschluss
- G
- Linke Tür – Abschließbar, mit R.A.M.-Logo
- H
- Rechte Tür – Industrie-PC, abschließbar
- I
- Linke Seitenwand – Typenschild
- J
- Unterschrank – Druckluftkomponenten und weitere Versorgung
Prüfungen vor der Inbetriebnahme
Prüfen Sie vor der Erstinbetriebnahme und erneut nach jedem Standortwechsel, dass:
- die Maschine waagerecht und standsicher auf einem ebenen, tragfähigen Boden steht und sich unter Last nicht bewegen kann
- die für Bedienung, Wartung und Fluchtwege erforderlichen Freiräume von 1 m an jeder Seite eingehalten sind
- Versorgungsspannung, Frequenz und vorgeschaltete Absicherung mit den Angaben unter „Elektrische Versorgung“ übereinstimmen, die Maschine mit dem Schutzleiter verbunden ist und der geforderte Fehlerstromschutz vorhanden ist
- die Druckluft ölfrei und trocken ist und im Bereich von 7–10 bar liegt
- alle Schutzeinrichtungen, Abdeckungen und Türen montiert sind und ordnungsgemäß schließen und dass Typenschild sowie alle Sicherheitskennzeichnungen vorhanden und lesbar sind
- die Not-Halt-Einrichtung funktioniert: betätigen, prüfen, dass Schneckenantrieb, Abzug und Wickler stillstehen, anschließend entriegeln und prüfen, dass die Antriebe nicht selbsttätig wieder anlaufen
- das Extrusionswerkzeug nach der Kalibrieranleitung kalibriert wurde, sofern es für Transport oder Wartung ausgebaut war
- das Bedien- und Wartungspersonal unterwiesen wurde und die CAMEN-Zugangslevels vergeben sind
Dokumentieren Sie die Inbetriebnahme und die Ergebnisse dieser Prüfungen. Eine Maschine mit Transportschäden darf nicht in Betrieb genommen werden. Maßgebend ist in jedem Fall die mitgelieferte Betriebsanleitung.
Richtlinien und Normen
2006/42/EG
Maschinenrichtlinie
2014/30/EU
Elektromagnetische Verträglichkeit
2011/65/EU
Beschränkung gefährlicher Stoffe (RoHS)
2012/19/EU
Elektro- und Elektronik-Altgeräte (WEEE)
Der PQMex® trägt die CE-Kennzeichnung. Die EU-Konformitätserklärung mit Angabe der angewandten Rechtsvorschriften und harmonisierten Normen wird jeder Maschine als separates Dokument beigelegt. Nicht genehmigte Umbauten setzen die CE-Konformität außer Kraft.
EMV-Hinweis: Die Maschine ist ein Betriebsmittel der Klasse A nach EN 55011 und EN IEC 61000-6-4. Sie ist für industrielle elektromagnetische Umgebungen bestimmt und nicht für den Einsatz im Wohnbereich vorgesehen.
Mitgeltende Dokumente
Die englische Fassung ist die Originalbetriebsanleitung im Sinne der Richtlinie 2006/42/EG, Anhang I, Nummer 1.7.4.1; die deutsche und die polnische Fassung sind Übersetzungen der Originalbetriebsanleitung.
Diese Seite fasst technische Daten zusammen und ersetzt die mitgelieferte Dokumentation nicht. Für Betrieb, Kalibrierung und Wartung gelten ausschließlich die der Maschine beiliegenden Anleitungen. Zum Dokumentationsbereich →
Serienausstattung und Optionen
Serienmäßig
- Messung des Blasendurchmessers
- Materialfüllstand – erforderlich für Auto-Start/-Stopp
- Drehzahlüberwachung – an Abzug und Wickler
- Reverse-Taster – an Abzug und Wickler
- Übertemperatursicherung
- Pneumatischer Anpressdruck – automatisches Öffnen und Schließen der Abzugswalzen
- Acrylglas-Verkleidung
- Antistatikbürste – beseitigt statische Ladungen der extrudierten Folie
- CAMEN Version 12 – Mess- und Auswertesoftware mit Rezeptverwaltung, Fehlerklassifizierung und Rollenbericht
- Interne SQL-Datenbank – Speicherung der Messdaten lokal auf dem Industrie-PC
Optionen
- Dickenmessung
- Autofeeding (Venturi) – automatische Granulatzuführung in den Trichter; Schlauchlänge bis 10 m oder über 10 m, aus einer oder zwei Quellen
- Silo-Steuerung – für die qualitätsabhängige Sortierung
- Automatische Rezeptumschaltung – über SPS-Eingänge
- Variable Blasenkühlung
- Aufwickelhülse mit Federspanner – Aufwicklung der Folienbahn für die spätere Begutachtung
- Ausführung für die Produktionsumgebung – Verschmutzungsschutz für den Unterbau durch zusätzliche Verkleidung und Fremdlüftung
- Signalampel
- RAID – zusätzliche Speicherlösung
- Zusätzliche Ein- und Ausgänge – nach Bedarf
- vSTAT Version 1 – frei konfigurierbare Berichte und Statistik
Wartungsintervalle und Betriebsstoffe
Dokumentationspflicht: Jede regelmäßige Wartung, jede Reinigung aufgrund eines Materialwechsels oder einer Störung sowie jeder Ölwechsel ist mit Betriebsstunden, Datum, ausgeführten Arbeiten, verwendeten Teilen und Betriebsstoffen sowie dem Namen der ausführenden Person zu dokumentieren (BetrSichV § 3, DGUV Vorschrift 1). Die Aufzeichnungen gehören zur Maschinendokumentation und werden beim jährlichen Service vorgelegt.
Es dürfen ausschließlich die angegebenen oder von R.A.M. ausdrücklich freigegebenen Betriebsstoffe verwendet werden. Ungeeignete Betriebsstoffe können die Maschine beschädigen, die Messgenauigkeit beeinträchtigen und zum Erlöschen der Gewährleistung führen. Beachten Sie das Sicherheitsdatenblatt jedes verwendeten Stoffes.
Der jährliche Service und sämtliche Reparaturen werden von der R.A.M. Kunststofftechnik GmbH ausgeführt. Die detaillierten Vorgehensweisen für Reinigung, Wartung und Kalibrierung stehen ausschließlich in den mitgelieferten Anleitungen MAN-PQMEX-DE/EN-002 und -003.

Kalibrierung des Extrusionswerkzeugs

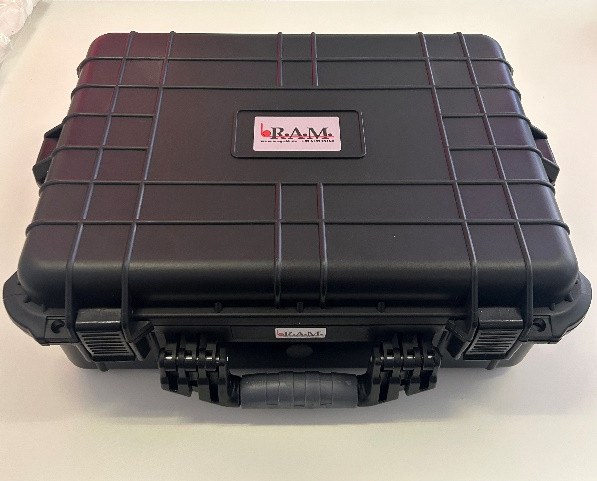

Für die mechanische Kalibrierung gibt es ein eigenes Kalibrierset: Werkzeug-Kalibriereinheit, Drehmomentschlüssel und Werkzeug, untergebracht in einem staubdichten IP67-Koffer, der die Kalibriereinheit vor Stößen, Staub und Feuchtigkeit schützt.
Der Ablauf ist in der Kalibrieranleitung MAN-PQMEX-DE-002 beschrieben.
