Rollenhärte · inline

ACA RoQ Inline

Inline Roll Quality Analyzer

Ein vollautomatischer Rollenhärte-Analyzer zur direkten Integration in die Produktionslinie – misst jede Rolle nach dem Wickler und vor der Verpackung, ganz ohne manuellen Eingriff. Die Qualitätsüberwachung in Echtzeit macht Wickelprobleme früh sichtbar, sorgt für gleichmäßigere Rollen und weniger Reklamationen; die Integration in bestehende Linien ist einfach. Die Qualitätsüberwachung in Echtzeit macht Wickelprobleme früh sichtbar, sorgt für gleichmäßigere Rollen und weniger Reklamationen; die Integration in bestehende Linien ist einfach.

Hergestellt von ACA Systems; Vertrieb, Inbetriebnahme, Kalibrierung, Wartung und Ersatzteile: R.A.M. GmbH

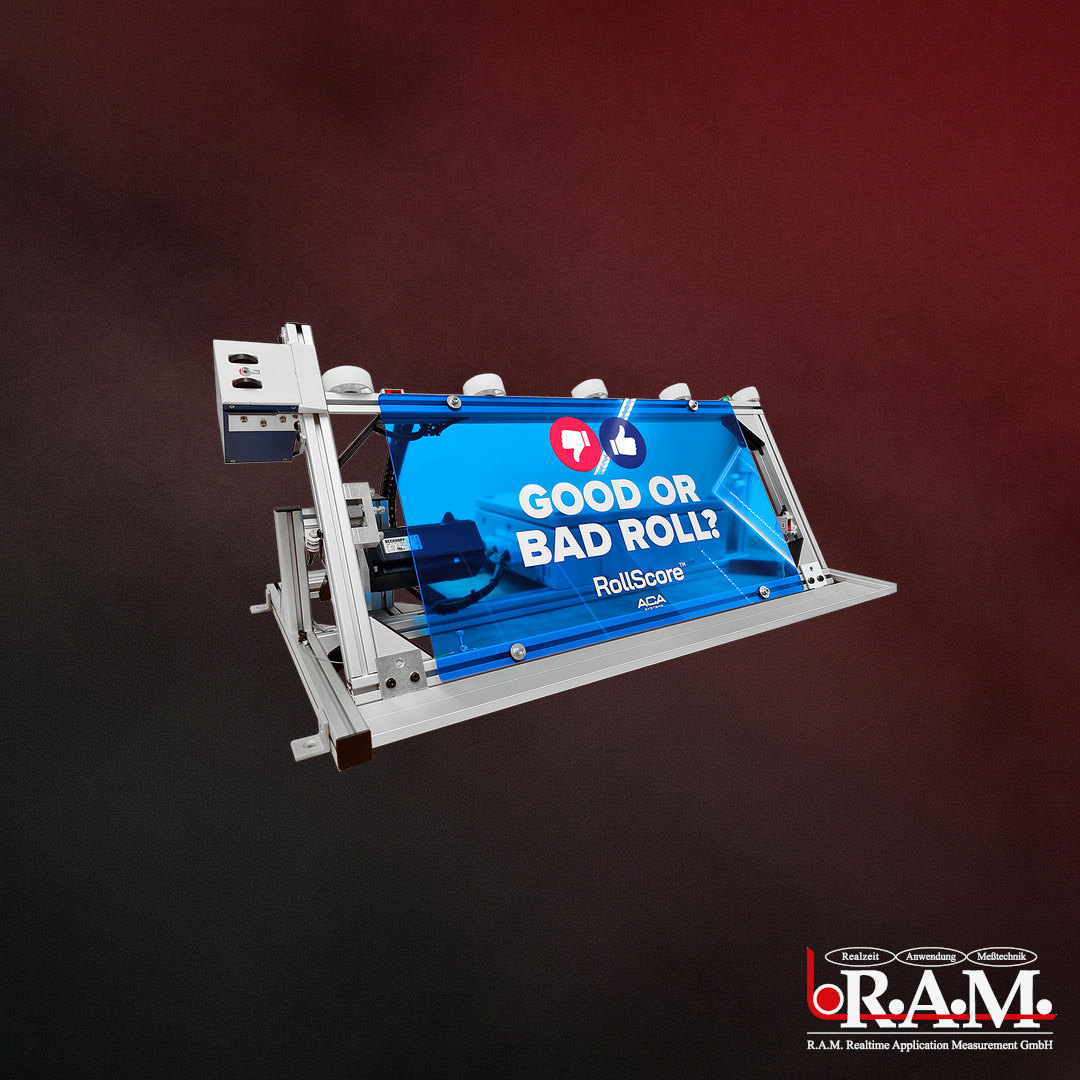

ACA RoQ Inline – vollautomatische Rollenhärtemessung in der Linie // ACA RoQ Inline
[ 01 ]Auf einen Blick

Warum der ACA RoQ Inline

Beim Aufwickeln liegen Tausende Lagen übereinander. Schon kleinste Unterschiede im Querprofil summieren sich zu deutlichen Härteunterschieden an der Rollenoberfläche – die Härtemessung macht diese Profilfehler sichtbar.

Jede Rolle geprüft

Vollautomatisches System, das alle Rollen auf dem Förderband zerstörungsfrei misst – ohne Bediener und ohne dass jemand danebenstehen muss.

Früherkennung von Defekten

Erkennt Abweichungen wie weiche Kanten oder Härteschwankungen, bevor sie zu Laufzeit- oder Reklamationsproblemen führen.

Gleichbleibend hohe Qualität

Zuverlässige Echtzeitmessung ermöglicht die Feinabstimmung des Wickelprozesses für eine gleichmäßige Rollenstruktur.

Bereit für Smart Manufacturing

Automatisierte Datenübergabe und Kommunikation mit dem Leitsystem der Anlage – kompatibel mit digitalen Produktionssystemen.

Bessere Profilregelung

Die Härteprofile unterstützen die Regelung des Querprofils, vor allem der Dicke – für bessere Laufeigenschaften und weniger Wickelprobleme.

Bessere Eingangsqualität

Weiterverarbeiter erhalten gleichmäßigere Rollen – das steigert die Effizienz entlang der gesamten Wertschöpfungskette bis zum Druck und zur Endanwendung.

// Anwendungen & Branchen
Papier & Karton Spezial- & Grafikpapiere Kunststofffolien (PE/PP/PVC/PET) Orientierte Folien (BOPP/BOPE/BOPA) Flexible Verpackung & Etiketten Konverting-Industrie Technische & Spezialfolien
Warum Rollenhärte messen? Messprinzip, ACA RoQ Handheld und ACA RoQ Inline kurz erklärt.
[ 02 ]Ablauf

Vollautomatisch in der Linie

01

Rolle läuft ein

Die gewickelte Rolle erreicht auf dem Förderband die Messstation.

02

RollBeam positioniert

Der ACA RollBeam-Manipulator fährt den A20-Messkopf automatisch an die Rolle.

03

Härteprofil messen

Der A20-Messkopf erfasst das Härteprofil – immer nach demselben Verfahren, ohne bedienerbedingte Abweichung.

04

Daten & Weitertransport

Automatische Datenübergabe an das Leitsystem der Anlage; die Rolle läuft ohne Eingriff weiter.

System: Der ACA RoQ Inline besteht aus dem ACA RoQ A20 Messkopf und dem ACA RollBeam-Manipulator (Typ RB800-685) – ausgelegt für den unbeaufsichtigten Dauerbetrieb.
[ 03 ]Technische Daten

Spezifikationen

System: ACA RoQ A20 Messkopf + ACA RollBeam-Manipulator (Typ RB800-685).
// Mechanik
Breite
900 mm
Tiefe
550 mm (Chassis) · 735 mm mit Zahnstange
Höhe
480 mm
Gewicht
25 kg
// Betrieb
Max. Fördergeschwindigkeit
300 mm/s
Min. Abstand zwischen Rollen
1500 mm (unbeaufsichtigt)
Min. Rollenbreite
400 mm
Rollendurchmesser
300–1600 mm (Auslegung 800 mm)
Home → Rolle / Rolle → Home
2 s / 1,5 s
Rückkehr nach Reset
30 s
// Elektrik
Stromversorgung
AC 100–240 V, 1,6–0,7 A, 50–60 Hz · DC 110–150 V, 1,4 A
Sicherungen
2 × 3,15 AT (5×20 mm)
Interne Versorgung
24 V DC, 0 V an Chassis-Masse
Digitale Eingänge
24 V, bezogen auf 0 V · „0“: −3…5 V · „1“: 11…30 V · 3 mA
Versorgungsausgang
24 V DC, max. 100 mA
Not-Halt- und Verriegelungskreis
nur potentialfreie Kontakte für ≥ 24 V DC
Relais-Ausgänge
potentialfrei, Isolation 500 V, 127 Vac / 30 Vdc
[ 04 ]Software

Eine durchgängige Datenkette

Erfassung

Automatische Messung

Jede Rolle wird automatisch erfasst – ohne Bediener, immer nach demselben Verfahren.

Integration

Leitsystem

Automatisierte Datenübergabe und Kommunikation mit dem Leitsystem der Anlage.

Auswertung

Reklamationsbearbeitung

Das Härteprofil jeder Rolle steht für die Bearbeitung von Reklamationen bereit.

[ 05 ]Service & Wartung

Langfristig zuverlässig

R.A.M. betreut den ACA RoQ Inline über den gesamten Betrieb – von Installation und Konfiguration bis zu Wartung und Modernisierung.

Service

Wartung & Ersatzteile

Jährliche Wartung und zuverlässige Ersatzteilversorgung.

Service

Datendienste

Integration, Analyse und Personalisierung Ihrer Daten.

Service

Installation & Integration

Fachgerechte Installation und Integration in Ihre Produktionslinie durch R.A.M.

[ 06 ]FAQ

Häufige Fragen zum ACA RoQ Inline

Ihre Frage ist nicht dabei? Sprechen Sie uns an.

Das ACA RoQ Inline kombiniert den A20-Messkopf mit dem ACA RollBeam-Manipulator (Typ RB800-685) direkt am Förderband hinter dem Wickler oder Rollenschneider. Sobald eine Rolle in die Messposition läuft, tastet der Manipulator das Härteprofil über die Rollenbreite zerstörungsfrei und ohne Bedienereingriff ab und übergibt die Messwerte an das Leitsystem der Anlage.

Die Anbindung an die Anlage erfolgt über digitale 24-V-Eingänge, Taktausgänge und potentialfreie Relais-Ausgänge für den Messablauf; die Messdaten werden automatisiert an das Leitsystem übergeben. Für das Sicherheitskonzept der Förderlinie verfügt das System über einen Not-Halt- und Verriegelungskreis, der ausschließlich an potentialfreie Kontakte (≥ 24 V DC) angeschlossen wird.

Hergestellt wird das System von ACA Systems; die R.A.M. GmbH übernimmt Vertrieb, Projektierung, Inbetriebnahme, Kalibrierung, regelmäßige Wartung und die Ersatzteilversorgung. Für mobile Stichproben an weiteren Wicklern oder im Lager lässt sich das Inline-System zudem mit dem tragbaren ACA RoQ Handheld ergänzen.
