ACA RoQ Handheld

Handheld Roll Hardness Analyzer

Ein tragbares, benutzerfreundliches Gerät zur Messung der Rollenhärte an einzelnen Rollen – ideal für Mutterrollen vor dem Wickler und Kundenrollen nach dem Schneiden. Die objektive Messung der Wickelhärte macht weiche Kerne, weiche Ränder und Härteschwankungen schnell sichtbar – und senkt so das Risiko von Reklamationen.

Hergestellt von ACA Systems; Vertrieb, Inbetriebnahme, Kalibrierung, Wartung und Ersatzteile: R.A.M. GmbH

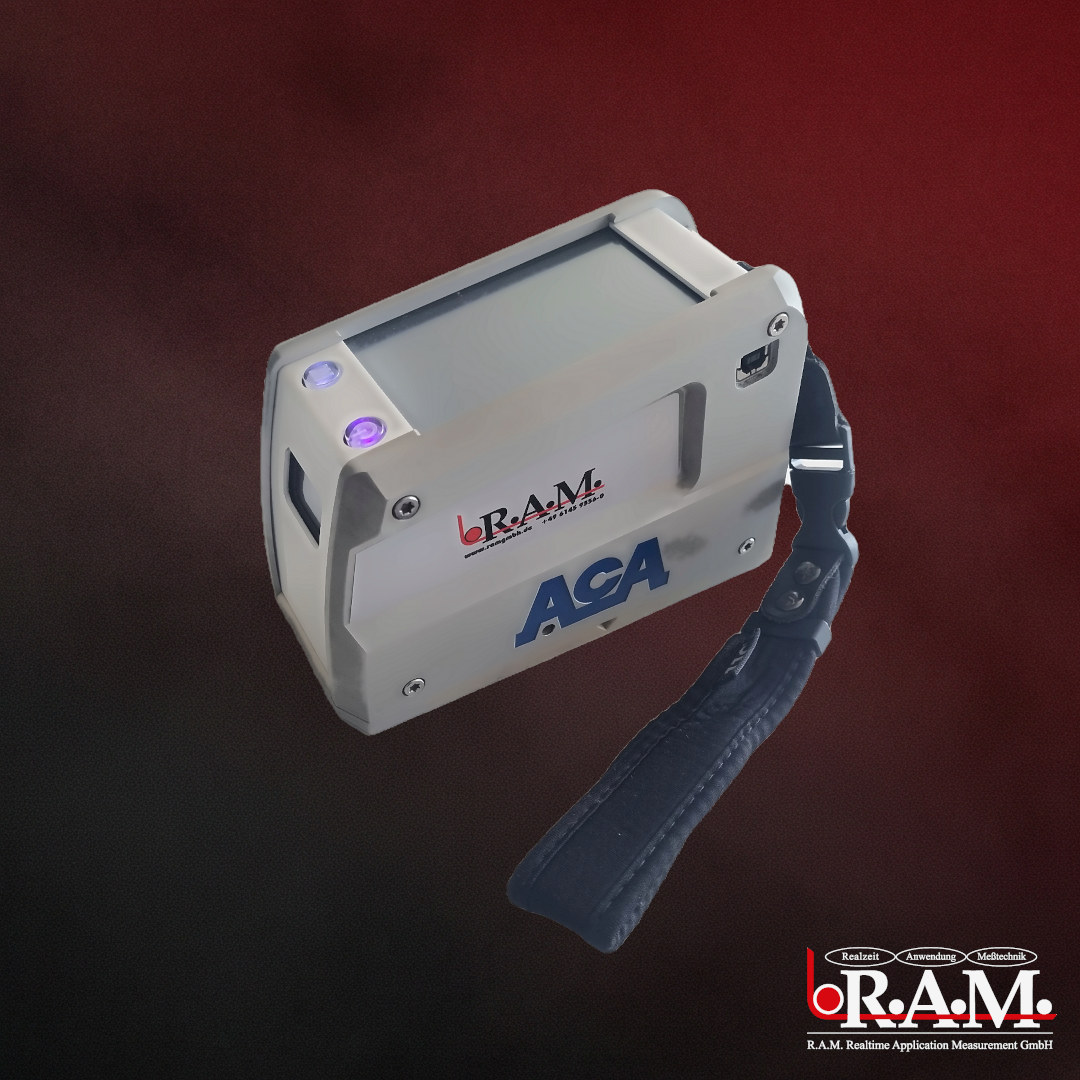

ACA RoQ Handheld – tragbares Messgerät für die Rollenhärte // ACA RoQ Handheld
[ 01 ]Auf einen Blick

Warum der ACA RoQ Handheld

Problemrollen erkennen

Erkennen Sie problematische Rollen frühzeitig und vermeiden Sie Laufzeitfehler.

Vielseitig einsetzbar

Für Kunststofffolien, Papier, Vliesstoffe und Aluminiumfolie.

Gezielte Fehlersuche

Hilft bei Problemen wie „Bagginess“ – oft verursacht durch unebene Querprofile und Dickenvariationen.

Mobil & kompakt

Kompaktes Gerät mit integriertem Touchscreen und Barcode-Leser für flexiblen Einsatz.

// Geeignete Materialien
Kunststofffolien Papier Vliesstoffe Aluminiumfolie
Warum Rollenhärte messen? Messprinzip, ACA RoQ Handheld und ACA RoQ Inline kurz erklärt.
[ 02 ]Bedienung

So einfach geht die Messung

01

Einschalten

Gerät einschalten.

02

Barcode scannen

Rolle mit dem integrierten Barcode-Leser erfassen.

03

Aufsetzen & führen

Gerät aufsetzen und über die Oberfläche führen – das Pfeilsystem zeigt die richtige Geschwindigkeit (grün) bzw. „zu schnell“ (rot).

04

Profil ablesen

Sofort ein hochauflösendes Härteprofil – Übertragung via USB oder WLAN.

Append-Funktion: Einzelrollenprofile lassen sich zu einem Gesamtprofil zusammenführen, das typischerweise dem Profil der Mutterrolle entspricht.
[ 03 ]Messprinzip & Anzeige

Verzögerungsmessung bei konstanter Schlagenergie

Weicher Wickel bremst den Hammer langsamer ab als harter – daraus entsteht ein objektives, reproduzierbares Härteprofil. Die Schlagkraft erzeugt ein Magnet mit zwei Spulen, ganz ohne Feder.

01

Schlag

Ein Hammer trifft mit konstanter Energie auf die Rollenoberfläche – bis zu 50-mal pro Sekunde, typisch etwa 35-mal.

02

Verzögerung

Gemessen wird die Verzögerung des Hammers bei jedem Schlag; der g-Wert (1 g = 9,81 m/s²) ist die Härteeinheit.

03

Weg

Ein Wegzähler erfasst die Position auf der Rolle mit 1 mm Auflösung.

04

Profil

Aus allen Schlägen entsteht ein hochauflösendes Härteprofil über die Rollenbreite.

Härteprofil als Linie auf dem Display des ACA RoQ Handheld
Profil als Linie – mit Mittelwert, Standardabweichung, Variationskoeffizient, Minimum, Maximum und Spannweite.
Härteprofil als Balkengrafik auf dem Display des ACA RoQ Handheld
Oder als Balken je Abschnitt. Y-Skala relativ (%) oder absolut (g), Grenzen für ein gutes Profil frei einstellbar.
[ 04 ]Technische Daten

Spezifikationen

Display
4,3″ Touchscreen
Anschlüsse
WLAN / WiFi, USB
Batterie
Li-Ion 4500 mAh (ca. 2,5 Std. kontinuierliche Messung), Laden über USB
Abmessungen
180 × 80 × 122 mm
Gewicht
1,4 kg
Barcode-Leser
Integrierte Kamera
Messprinzip
Verzögerungsmessung (g) bei konstanter Kollisionsenergie
Messbereich
5 g – 130 g
Messauflösung
max. 1 mm Profilauflösung
Messfrequenz
adaptiv, max. 50 Hz
[ 05 ]Daten & Software

Vom Gerät in Ihre Systeme

Gerät

Geräte-Software

Proprietäres Betriebssystem mit Skripting-Funktionen. Die Messdaten werden im internen Flash-Speicher gespeichert; per USB erscheint er am PC als Laufwerk.

WLAN · REST

Direkt ins Werkssystem

Über WLAN fragt Ihr System die Messdaten mit einfachen HTTP-Anfragen direkt vom Gerät ab und kann Meldungen auf dem Display ausgeben.

USB · PC-Software

RoQ Tool

Gerät anschließen – RoQ Tool kopiert neue Messungen automatisch auf den PC, auch ganz ohne Internet. Eine Batch-Datei gibt die Daten auf Wunsch an ein Ziel Ihrer Wahl weiter, etwa ins Werkssystem. Danach zeigt RoQ Tool das zuletzt gemessene Profil.

Offene Datenformate: Jede Messung wird in einem eigenen Ordner gespeichert – benannt nach Messzeit und Barcode, sortiert nach Tagen. Die Profile liegen als Textdateien mit den Spalten Weg und Verzögerung vor (z. B. xy_mean.txt für das gemittelte Profil, kv.txt mit den Kennwerten) – lesbar für jedes Qualitäts- oder Werkssystem.

[ 06 ]Service & Wartung

Langfristig zuverlässig

ACA Systems bietet ergänzende Dienstleistungen, die den langfristigen Betrieb sicherstellen.

Service

Wartung & Ersatzteile

Jährliche Wartung und zuverlässige Ersatzteilversorgung.

Service

Datendienste

Integration, Analyse und Personalisierung Ihrer Daten.

Service

Kalibrierung

Einfache Touchscreen-Kalibrierung durch den Nutzer bei Bedarf.

[ 07 ]FAQ

Häufige Fragen zum ACA RoQ Handheld

Ihre Frage ist nicht dabei? Sprechen Sie uns an.

Ein Magnetantrieb mit zwei Spulen – ohne mechanische Feder – schlägt einen Hammer mit konstanter Energie auf die Rolle. Aus Schlag, Verzögerung und Weg entsteht ein Härteprofil; das Display zeigt Kennwerte, eine relative oder absolute Y-Skala und frei einstellbare Grenzen. So werden weiche Kerne, weiche Ränder und Härteschwankungen sichtbar – bei Kunststofffolien, Papier, Vliesstoffen und Aluminiumfolie.

Das Gerät speichert die Messungen im internen Flash-Speicher. Per USB wird es geladen und am PC als Laufwerk erkannt; die PC-Software RoQ Tool überträgt neue Messungen automatisch ohne Internetverbindung, zeigt das letzte Profil an und gibt die Daten auf Wunsch per Batch-Datei in offenen Datenformaten weiter. Alternativ fragt Ihr Werkssystem die Daten per WLAN über eine REST-Schnittstelle direkt ab.

Der ACA RoQ Handheld eignet sich für flexible Prüfungen an Wicklern, Rollenschneidern oder im Lager. ACA RoQ Inline misst zerstörungsfrei und automatisch direkt in der Linie, ohne Bediener – mit Echtzeit-Überwachung und Anbindung an das Leitsystem.

Hergestellt von ACA Systems; Vertrieb, Inbetriebnahme, Kalibrierung, Wartung und Ersatzteile: R.A.M. GmbH in Flörsheim am Main.
